化学 【月の过渡金属】Ch02 Ti钛
钛 (Ti, Z=22)
【月の过渡金属】大合集 第二期
知识点源自HouseCroft
这里是@_Tsukuyomi の网页端小号
更多内容请移步导航栏&传送门
感谢CC&Ds提供技术支持
欢迎留言指正
2.1 基础信息
2.1.1 元素概览

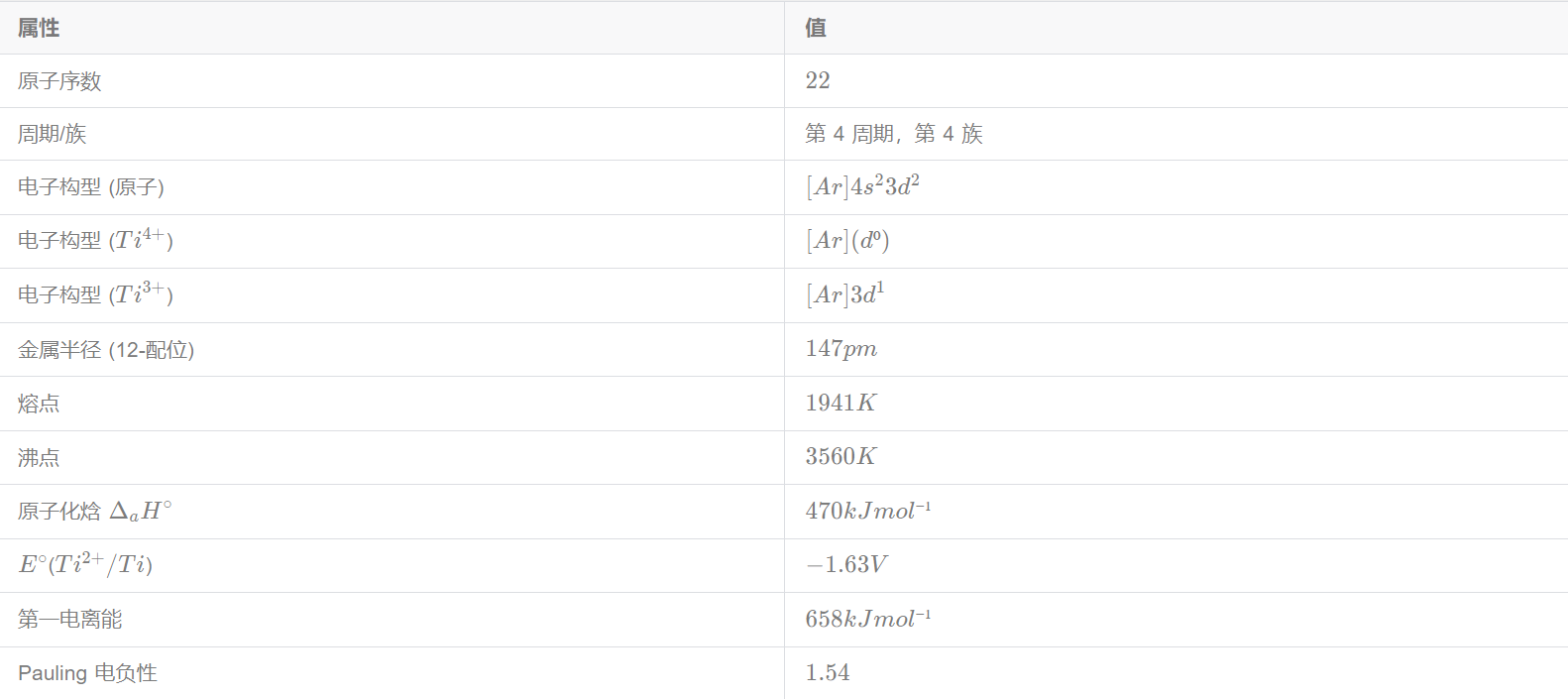

| 属性 | 值 |
|---|---|
| 原子序数 | $22$ |
| 周期/族 | 第 4 周期,第 4 族 |
| 电子构型 (原子) | ${[Ar] 4s^2 3d^2}$ |
| 电子构型 (${Ti^{4+}}$) | ${[Ar]} (d⁰)$ |
| 电子构型 (${Ti^{3+}}$) | ${[Ar] 3d^1}$ |
| 金属半径 (12-配位) | $147 pm$ |
| 熔点 | $1941 K$ |
| 沸点 | $3560 K$ |
| 原子化焓 $\Delta_a H^\circ$ | $470 kJ mol⁻¹$ |
| $E^\circ$(${Ti^{2+}/Ti}$) | $−1.63 V$ |
| 第一电离能 | $658 kJ mol⁻¹$ |
| Pauling 电负性 | $1.54$ |
2.1.2 周期表位置
$Ti$ 是第 4 族第一个元素,位于 $Sc$ 与 $V$ 之间。与同族 $Zr$、$Hf$ 的对比是理解 3d/4d/5d 差异 的经典案例:
- $Ti$ 的化学与 $Zr$、$Hf$ 显著不同(第一过渡系 vs 重过渡系差异的典型)
- $Zr$ 和 $Hf$ 因镧系收缩而半径几乎相同、化学极其相似;Ti 则独立
- $Ti$ 的最高氧化态 +4 比 $Zr$/$Hf$ 的 +4 稳定性低(${TiCl_4}$ 是强 Lewis 酸和氧化剂的前体)
2.1.3 电子构型
${Ti}$: ${ [Ar] 4s^2 3d^2}$
- 遵循正常构造原理(与 $Cr$、$Cu$ 的偏差不同)
- 失去 4s 电子优先:${Ti^{2+}}$ 为 ${[Ar] 3d^2}$,${Ti^{3+}}$ 为 ${[Ar] 3d^1}$,${Ti^{4+}}$ 为 ${[Ar]}$ ($d^0$)
2.1.4 氧化态总览

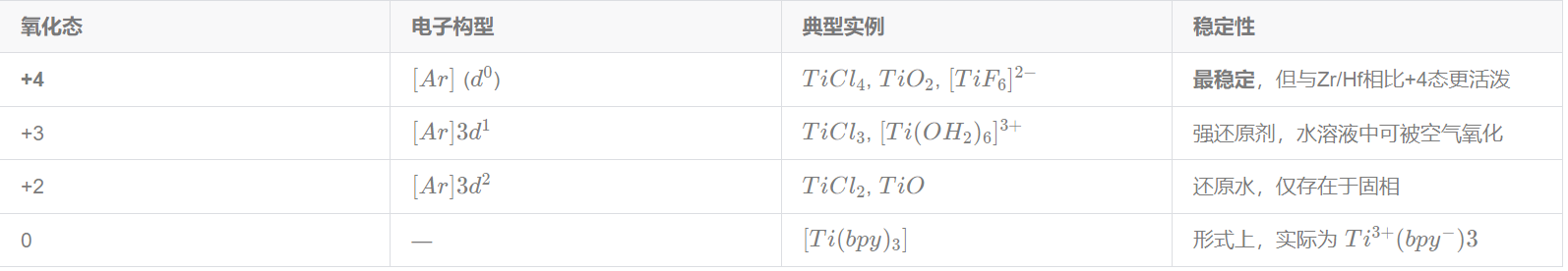

| 氧化态 | 电子构型 | 典型实例 | 稳定性 |
|---|---|---|---|
| +4 | ${[Ar]}$ ($d^0$) | ${TiCl_4}$, ${TiO_2}$, ${[TiF_6]^{2-}}$ | 最稳定,但与Zr/Hf相比+4态更活泼 |
| +3 | ${[Ar] 3d^1}$ | ${TiCl_3}$, ${[Ti(OH_2)_6]^{3+}}$ | 强还原剂,水溶液中可被空气氧化 |
| +2 | ${[Ar] 3d^2}$ | ${TiCl_2}$, ${TiO}$ | 还原水,仅存在于固相 |
| 0 | — | ${[Ti(bpy)_3]}$ | 形式上,实际为 ${Ti^{3+}(bpy^-)3}$ |
趋势根源(与 $Sc$ 对比):$Sc$ 在 +3 止步(穿透 Ar 核的 IE₄ 太大),而 $Ti$ 的 IE₄ 可以被 $Ti(IV)$ 形成的高晶格能/水合焓和共价键能补偿——所以 $Ti$ 可以跨越 +3 到 +4。
2.2 物理性质与存在
2.2.1 物理性质
- 硬质有光泽银白色金属
- 轻质:密度 4.51 g cm⁻³(约为钢的 60%)
- 高强度、优异耐腐蚀性——航空工业的关键材料
- 熔点 1941 K、沸点 3560 K 均高于 $Sc$(d 电子增多 → 金属键增强)
2.2.2 矿物与资源

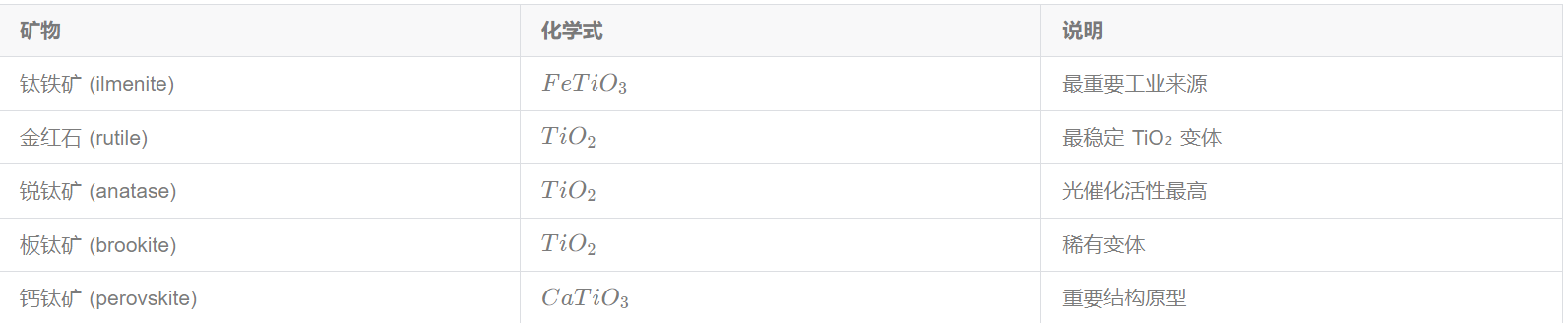

| 矿物 | 化学式 | 说明 |
|---|---|---|
| 钛铁矿 (ilmenite) | ${FeTiO_3}$ | 最重要工业来源 |
| 金红石 (rutile) | ${TiO_2}$ | 最稳定 TiO₂ 变体 |
| 锐钛矿 (anatase) | ${TiO_2}$ | 光催化活性最高 |
| 板钛矿 (brookite) | ${TiO_2}$ | 稀有变体 |
| 钙钛矿 (perovskite) | ${CaTiO_3}$ | 重要结构原型 |
- 陨石中含 Ti;Apollo 17 月球岩石样品含约 12% $Ti$
- 地壳丰度在 $3d$ 系列中较高(Fig. 21.1),但分散分布
2.2.3 Kroll 法提取
工业生产的核心流程:
${TiO2}$ (金红石/钛铁矿) $+$ $2Cl_2$ $+$ $C$ → $TiCl_4$ + $CO_2$ (温度要求$1200K$)
${TiCl_4}$ $+$ $2Mg$ → $Ti$ $+$ ${2MgCl_2}$
- 先用碳热氯化将 $TiO_2$ 转化为挥发性 $TiCl_4$(便于蒸馏纯化)
- 再用熔融 $Mg$ 还原(Kroll 法)→ 海绵钛
- 成品可进一步真空电弧熔炼为致密金属
2.3 金属的化学反应性
2.3.1 耐腐蚀性
常温下 $Ti$ 的表面形成致密 $TiO_2$ 钝化层,使其:
- 不受碱或矿物酸侵蚀(常温)
- 在王水中也能保持钝化
- 耐海水腐蚀——海洋工程首选
2.3.2 高温反应性
高温下钝化层被破坏,Ti 变得活泼:

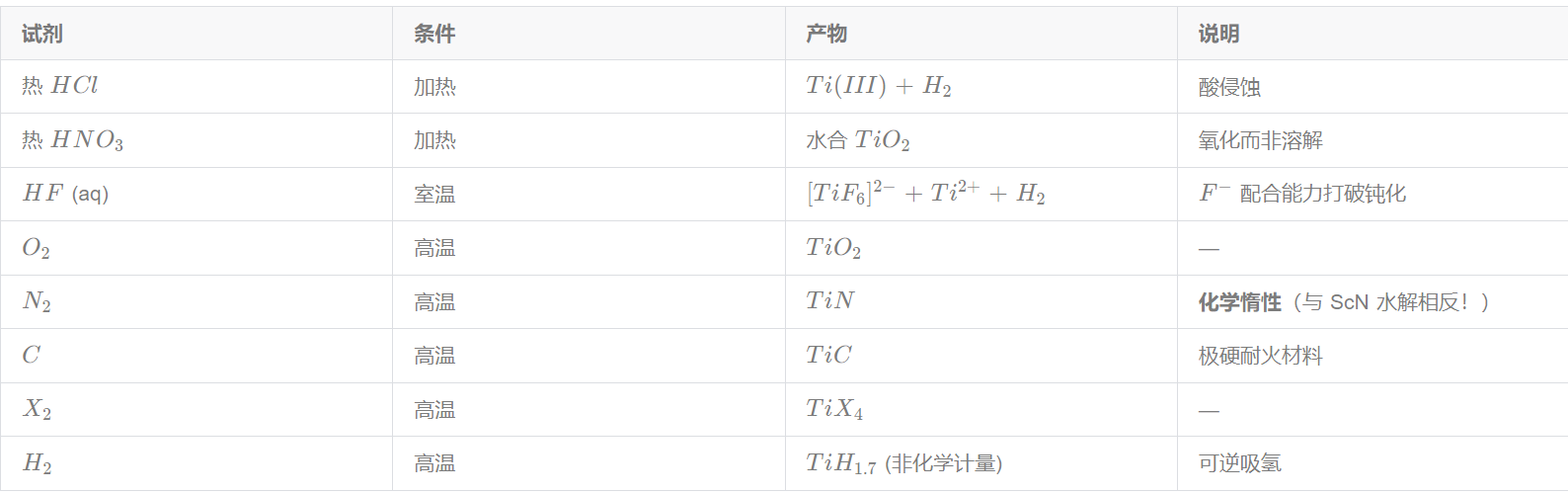

| 试剂 | 条件 | 产物 | 说明 |
|---|---|---|---|
| 热 $HCl$ | 加热 | ${Ti(III)}$ $+$ ${H_2}$ | 酸侵蚀 |
| 热 ${HNO_3}$ | 加热 | 水合 ${TiO_2}$ | 氧化而非溶解 |
| $HF$ (aq) | 室温 | ${[TiF_6]^{2-}}$ $+$ $Ti^{2+}$ $+$ ${H_2}$ | $F^-$ 配合能力打破钝化 |
| ${O_2}$ | 高温 | ${TiO_2}$ | — |
| ${N_2}$ | 高温 | ${TiN}$ | 化学惰性(与 ScN 水解相反!) |
| ${C}$ | 高温 | ${TiC}$ | 极硬耐火材料 |
| ${X_2}$ | 高温 | ${TiX_4}$ | — |
| ${H_2}$ | 高温 | ${TiH_{1.7}}$ (非化学计量) | 可逆吸氢 |
2.4 $Ti(IV)$ 化学
2.4.1 概述
$Ti(IV)$ 为 d⁰ 构型——无色、反磁性、无 LFSE。与 $Sc(III)$ 的 $d^0$ 类似,但 $Ti(IV)$ 电荷更高 → 极化能力更强 → 共价性更显著。
2.4.2 卤化物

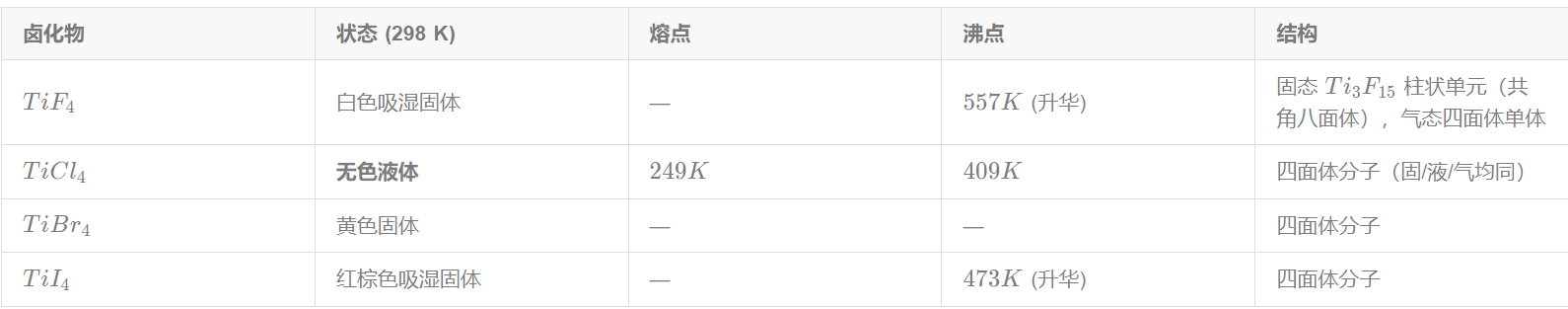

| 卤化物 | 状态 (298 K) | 熔点 | 沸点 | 结构 |
|---|---|---|---|---|
| ${TiF_4}$ | 白色吸湿固体 | — | $557 K$ (升华) | 固态 ${Ti_3F_{15}}$ 柱状单元(共角八面体),气态四面体单体 |
| ${TiCl_4}$ | 无色液体 | $249 K$ | $409 K$ | 四面体分子(固/液/气均同) |
| ${TiBr_4}$ | 黄色固体 | — | — | 四面体分子 |
| ${TiI_4}$ | 红棕色吸湿固体 | — | $473 K$ (升华) | 四面体分子 |
${TiCl_4}$ 的核心地位:
- 工业上最重要的 $Ti$ 化合物——Ziegler-Natta 催化、$TiO_2$ 提纯、有机合成 $Lewis$ 酸催化剂
- 强烈水解:${TiCl4}$ $+$ $2H_2O$ → $TiO_2$ $+$ ${4HCl}$(空气中发烟)
- $Lewis$ 酸性:与 N-给体和 P-给体形成八面体加合物 ${[TiCl_4(NMe_3)_2]}$、${[TiCl_4(PEt_3)_2]}$
${TiCl4}$ (四面体) $+$ $2L$ → $trans-$ $[TiCl_4L_2]$ (八面体)}
- ${[TiCl_6]^{2-}}$ 只能在无水条件(如 $SOCl_2$)中制备,遇水即水解
- ${[TiF_6]^{2-}}$ 相对稳定,可在水溶液中制备
对比记忆:$TiCl_4$(液体)vs $ZrCl_4$(固体)——$Ti$ 的四卤化物共价性更强。
2.4.3 $TiO_2$ 的三个变体

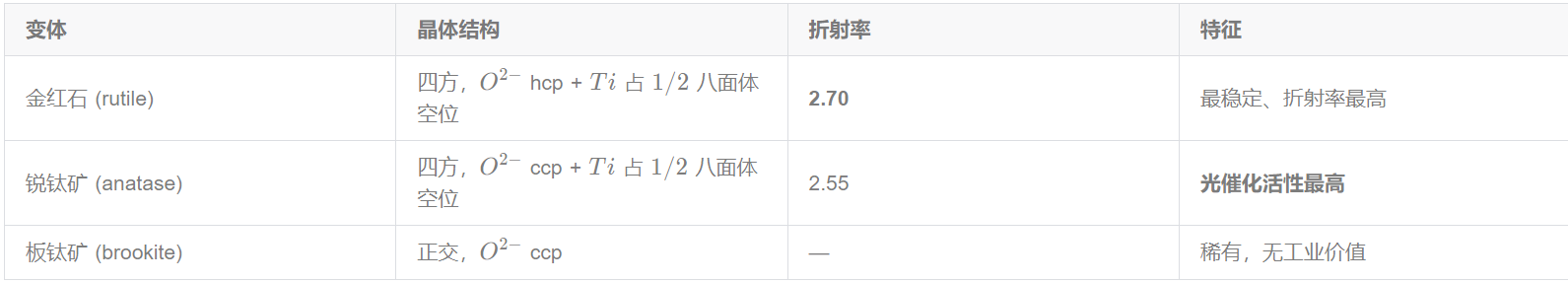

| 变体 | 晶体结构 | 折射率 | 特征 |
|---|---|---|---|
| 金红石 (rutile) | 四方,$O^{2-}$ hcp + $Ti$ 占 $1/2$ 八面体空位 | 2.70 | 最稳定、折射率最高 |
| 锐钛矿 (anatase) | 四方,$O^{2-}$ ccp + $Ti$ 占 $1/2$ 八面体空位 | 2.55 | 光催化活性最高 |
| 板钛矿 (brookite) | 正交,$O^{2-}$ ccp | — | 稀有,无工业价值 |
白色颜料(Box 21.3):
- $TiO_2$ 占全球白色颜料市场的绝对主导——油漆 60%、塑料 20%、纸 12%
- 极高折射率 → 强散射可见光 → 亮白不透明
- 无毒(替代铅白 ${2PbCO_3·Pb(OH)_2}$)
- 防晒霜中作 UV 滤光剂:最佳粒径 180–220 nm(散射 UV 同时透过可见光)
光催化(Ch21 Box 21.3 + Ch28):
- $TiO_2$ 是宽禁带半导体(金红石 $E_g$ $\approx$ $3.0 eV$,锐钛矿 $E_g$ $\approx$ $3.2 eV$)
- UV 照射下产生电子-空穴对 → 表面羟基自由基 → 降解有机污染物(光矿化)
- 可分解烃类、卤代有机物、除草剂、杀虫剂、染料
- Grätzel 染料敏化太阳能电池:纳米晶锐钛矿膜 + 吸附染料 → 可见光激发染料 → 电子注入 $TiO_2$ 导带 → 光电转换
硫酸法 vs 氯化法生产 TiO₂:(中括号中为反应条件)
硫酸法:${FeTiO_3}$ → [H2SO4] $TiOSO_4$ →[水解] $TiO_2·nH_2O$ →[$\Delta$] ${TiO_2}$(产锐钛矿为主)
氯化法:${TiO_2}$ → [$Cl_2$ $+$ $C$] $TiCl_4$ → [$O_2$, $1500 K$] ${TiO_2}$(产金红石,${Cl_2}$ 循环)
2.4.4 钛酸盐与 $BaTiO_3$
- 钙钛矿 ${CaTiO_3}$:结构原型(钙钛矿结构 = $ABX_3$,A 大阳离子 12 配位 + B 小阳离子 6 配位)
- $BaTiO_3$:钙钛矿结构,$393 K$ 以上为立方(顺电相),$393 K$ 以下四方畸变 → 铁电体
- 应用:多层陶瓷电容器(MLCC)、压电器件
- $FeTiO_3$(钛铁矿):刚玉相关结构(M²⁺ 和 Ti⁴⁺ 大小相近时倾向刚玉型)
2.4.5 烷氧化物与过氧配合物
${TiCl_4}$ $+$ $4EtOH$ $+$ $4NH_3$ → $Ti(OEt)_4$ $+$ ${4NH_4Cl}$
- ${[Ti(OEt)_4]}$ 为四聚体结构——每个 Ti 八面体配位,通过 μ-OEt 桥连接
- 应用:防水织物、耐热漆
- 更大簇合物:${[Ti_{16}O_{16}(OEt)_{32}]}$、${[Ti_7O_4(OEt)_{20}]}$(${\mu-O}$ 桥接)
- 过氧配合物:${Ti(IV)}$ $+$ ${H_2O_2} → 深橙黄色(比色法检测 Ti),实例 ${[TiF_2 (\eta^2-O)_2]^{2-}}$、${[Ti_2F_6(\mu-F)_2(\eta^2-O_2)_2]^{4-}}
2.5 Ti(III) 化学
2.5.1 卤化物

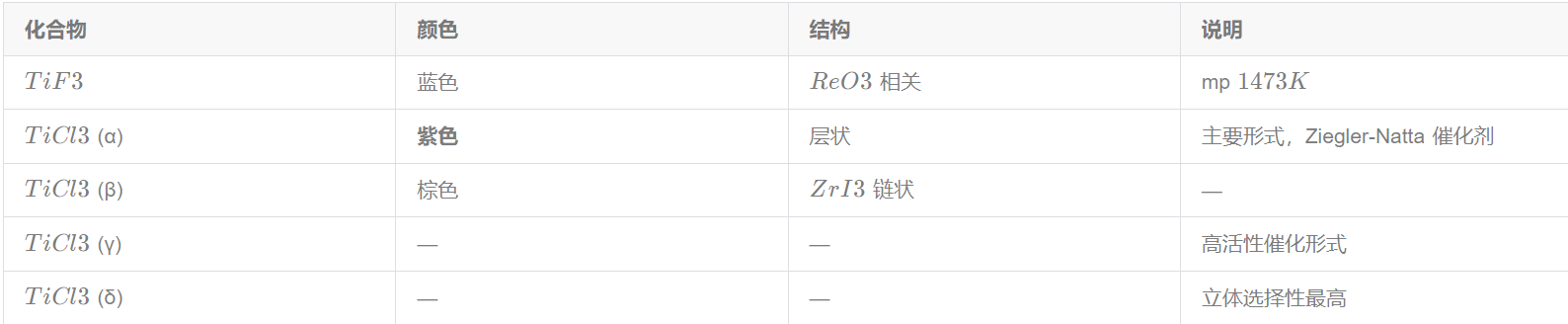

| 化合物 | 颜色 | 结构 | 说明 |
|---|---|---|---|
| ${TiF3}$ | 蓝色 | ${ReO3}$ 相关 | mp $1473 K$ |
| ${TiCl3}$ (α) | 紫色 | 层状 | 主要形式,Ziegler-Natta 催化剂 |
| ${TiCl3}$ (β) | 棕色 | ${ZrI3}$ 链状 | — |
| ${TiCl3}$ (γ) | — | — | 高活性催化形式 |
| ${TiCl3}$ (δ) | — | — | 立体选择性最高 |
- 高温歧化:2${TiCl_3}$ →[>750 K] $TiCl_4$ $+$ ${TiCl_2}$
2.5.2 水合离子与光谱
${[Ti(OH_2)6]^{3+}}$
- 紫色——d¹ 构型的 d-d 跃迁
- $\tilde{\nu}_{\max}$ $=$ $20\,300$ ${cm}^{-1}$(~$493 nm$,黄-绿光吸收 → 透射紫色)
- 这正是 $\Delta_{\rm oct}$ 的直接测量:$\Delta_{\rm oct}$(${[Ti(OH_2)_6]^{3+}}$) $=$ $20\,300$ ${cm}^{-1}$
- 单电子体系,单吸收带,无电子间排斥干扰——最干净的 $\Delta_{\rm oct}$ 测定
- Jahn-Teller 效应:d¹ 基态 $^2T_{2g}$ 应产生 JT 畸变,但水溶液中常温下动态平均化
2.5.3 还原性与配合物

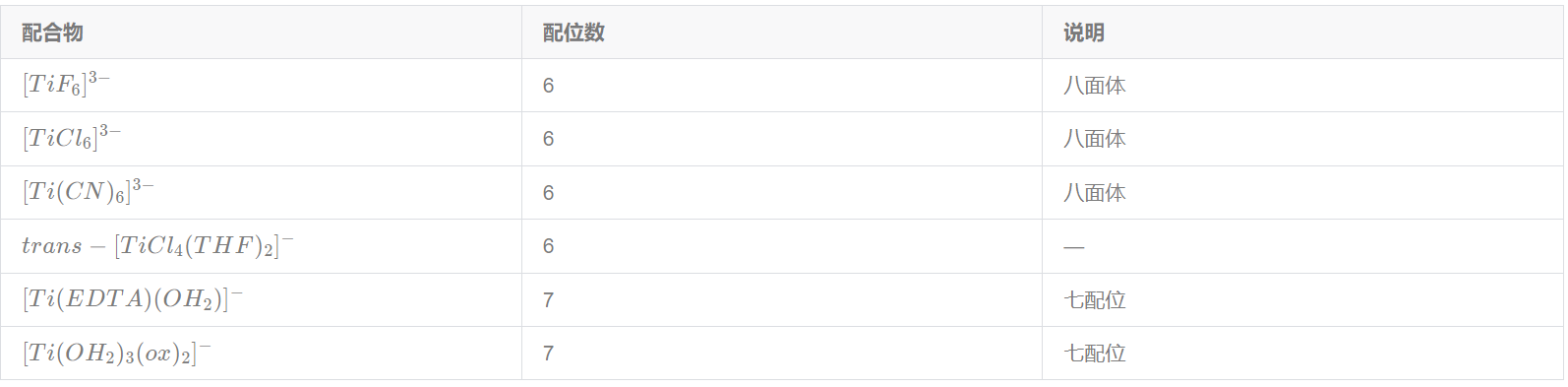

| 配合物 | 配位数 | 说明 |
|---|---|---|
| ${[TiF_6]^{3-}}$ | 6 | 八面体 |
| ${[TiCl_6]^{3-}}$ | 6 | 八面体 |
| ${[Ti(CN)_6]^{3-}}$ | 6 | 八面体 |
| ${trans-[TiCl_4(THF)_2]^{-}}$ | 6 | — |
| ${[Ti(EDTA)(OH_2)]^{-}}$ | 7 | 七配位 |
| ${[Ti(OH_2)_3(ox)_2]^{-}}$ | 7 | 七配位 |
- 强还原剂:$E^\circ$(${[TiO]^{2+}/Ti^{3+}}$) $=$ $+0.1$ $V$(酸性中可被空气氧化)
- $\mu_{\rm eff}$ $\approx$ $1.7–1.8$ $\mu_{\rm B}$(接近 d¹ 自旋-only 值 $1.73 \mu_{\rm B}$,少量轨道贡献)
- Ziegler-Natta 活性位:催化表面 Ti(III) 是烯烃聚合的活性中心(见 § 2.7.2)
2.6 Ti(II) 与低价态
2.6.1 Ti(II) 卤化物

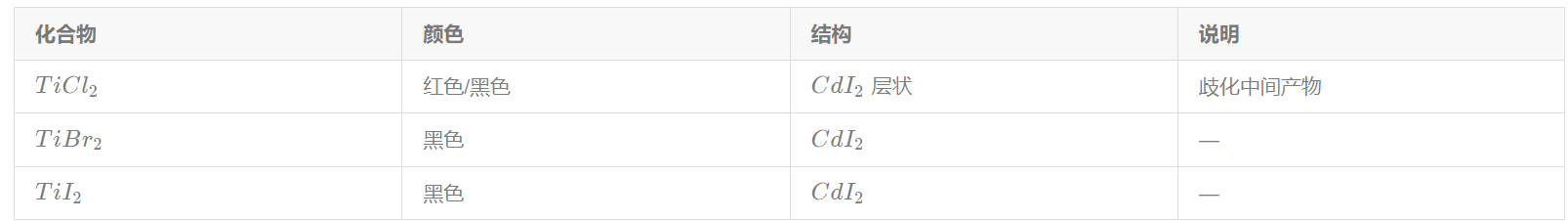

| 化合物 | 颜色 | 结构 | 说明 |
|---|---|---|---|
| ${TiCl_2}$ | 红色/黑色 | ${CdI_2}$ 层状 | 歧化中间产物 |
| ${TiBr_2}$ | 黑色 | ${CdI_2}$ | — |
| ${TiI_2}$ | 黑色 | ${CdI_2}$ | — |
- 遇水剧烈反应 → ${H_2}$ 放出 + Ti 被氧化
- 由 $TiCl_3$ 高温歧化或 $Ti$ 金属还原 $TiX_4$ 制得
2.6.2 $TiO$(一氧化钛)
- 黑色固体,金属导体(Ch28)
- 缺陷 $NaCl$ 结构:${TiO_{0.82}–TiO_{1.23}}$(宽非化学计量范围)
- 导电机理:Ti 的 $t_{2g}$ 轨道重叠形成部分填充的导带(Fig. 28.5)
- 对比 $MnO$(绝缘体)、$FeO$/$CoO$/$NiO$(热激活半导体)——$TiO$ 和 $VO$ 是仅有的金属性 $3d$ 一氧化物
2.6.3 形式上的 $Ti(0)$ 与 $Ti(−I)$
- ${[Ti(bpy)_3]}$:形式上 $Ti(0)$,实际 ${[Ti^{3+}(bpy^-)_3]}$
- ${[Ti(CO)_6]^{2-}}$:$Ti(−II)$ 形式,含强 $π$-反馈键
2.7 有机金属化学与 Ziegler-Natta 催化
2.7.1 σ-烷基配合物与 β-消除
${TiCl4}$ $+$ $4LiMe$ → [$Et_2O$][$193 K$] $TiMe_4$ $+$ ${4LiCl}$
(Ch24, eq. 24.70)
- ${TiMe_4}$ 是少数稳定的 $Ti(IV)$ 烷基配合物
- 其他 $Ti$ 烷基配合物因空 3d 轨道容易发生 β-氢消除(β-hydride elimination),生成烯烃配合物——这是早期过渡金属的普遍问题
- $β$-消除的动力学易发性(而非热力学不稳定)是 Ti 烷基不稳定的根源
${Ti–CH_2–CH_2–H}$ → $Ti–H$ $+$ ${H_2C=CH_2}$
2.7.2 Ziegler-Natta 催化(Ch25, § 25.8)
历史意义:1963 年 Nobel 奖(Ziegler + Natta),使低压烯烃聚合成为可能。
催化剂发展:

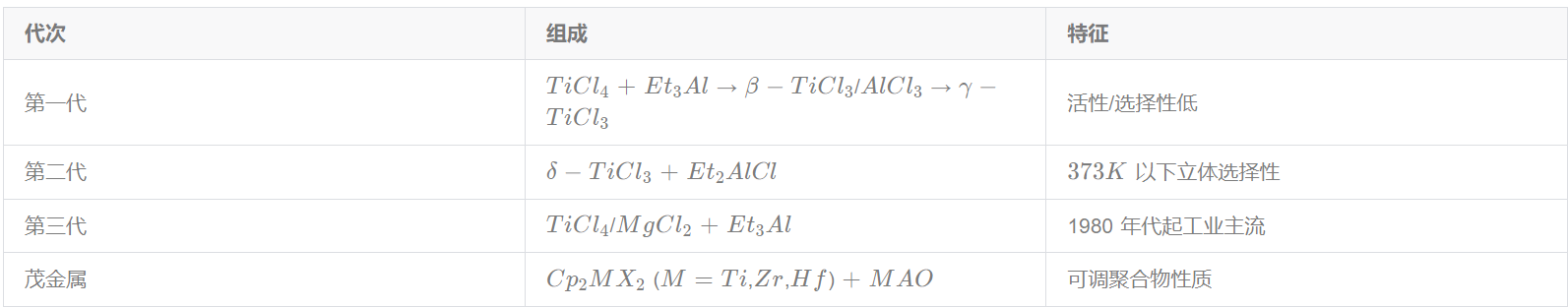

| 代次 | 组成 | 特征 |
|---|---|---|
| 第一代 | ${TiCl_4}$ $+$ ${Et_3Al}$ → $β-TiCl_3$/$AlCl_3$ → $γ-TiCl_3$ | 活性/选择性低 |
| 第二代 | $δ-TiCl_3$ $+$ ${Et_2AlCl}$ | $373 K$ 以下立体选择性 |
| 第三代 | ${TiCl_4}$/$MgCl_2$ $+$ ${Et_3Al}$ | 1980 年代起工业主流 |
| 茂金属 | ${Cp_2MX_2}$ ($M$ $=$ $Ti$,$Zr$,$Hf$) $+$ $MAO$ | 可调聚合物性质 |
- 选择 ${MgCl_2}$ 为载体的原因:${MgCl_2}$ 与 $β-TiCl_3$ 晶体结构相似 → 外延生长(epitaxial growth)
Cossee-Arlman 机理(催化循环):
- 活化:${Et_3Al}$ 将表面 $Ti(IV)$ 还原为 $Ti(III)$ 并乙基化,形成 ${Ti–Et}$ + 邻位空配位点(两者必须cis 位)
- 配位:烯烃配位于 $Ti(III)$ 空位
- 迁移插入:乙基迁移至配位烯烃(烷基→烯烃的 1,2-插入)
- 链增长:重复步骤 2–3
- 终止:β-氢消除(生成的 Ti–H 转移至新来烯烃重新启动)或加 ${H_2}$ 链转移(控制分子量)
立体控制:催化剂表面结构限制配位烯烃的取向 → 等规聚丙烯(isotactic polypropene);茂金属催化剂通过 $Cp$ 配体取代基设计调控立构选择性。
2.8 光谱与磁性

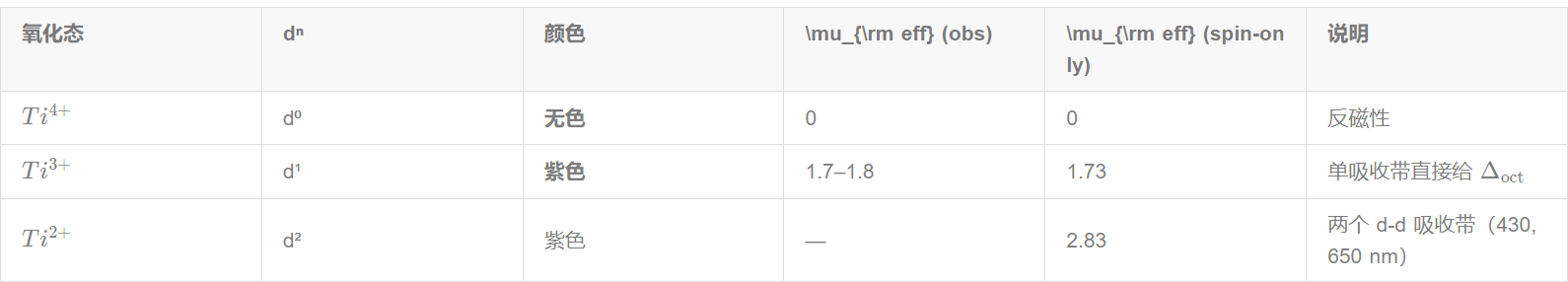

| 氧化态 | dⁿ | 颜色 | \mu_{\rm eff} (obs) | \mu_{\rm eff} (spin-only) | 说明 |
|---|---|---|---|---|---|
| ${Ti^{4+}}$ | d⁰ | 无色 | 0 | 0 | 反磁性 |
| ${Ti^{3+}}$ | d¹ | 紫色 | 1.7–1.8 | 1.73 | 单吸收带直接给 $\Delta_{\rm oct}$ |
| ${Ti^{2+}}$ | d² | 紫色 | — | 2.83 | 两个 d-d 吸收带(430, 650 nm) |
${[Ti(OH_2)_6]^{3+}}$ 的关键光谱数据(Ch20):
- $\Delta_{\rm oct}$ $=$ $20\,300$ ${cm}^{-1}$——单电子体系的最纯粹测量
- 此值远大于 ${[TiF_6]^{3-}}$ 等弱场配体配合物
- 在 3d 系列三价离子中居中:${V^{3+}}$ < $Cr^{3+}$ > $Fe^{3+}$ > ...}
2.9 比较化学——$Ti$ vs $Zr$/$Hf$

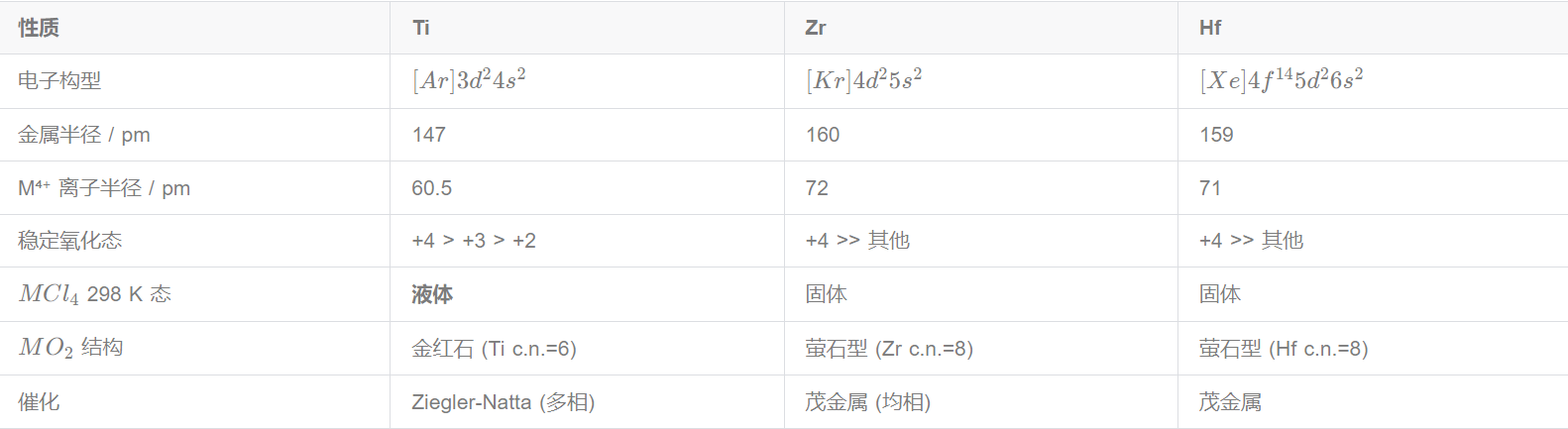

| 性质 | Ti | Zr | Hf |
|---|---|---|---|
| 电子构型 | ${[Ar] 3d^2 4s^2}$ | ${[Kr] 4d^2 5s^2}$ | ${[Xe] 4f^{14} 5d^2 6s^2}$ |
| 金属半径 / pm | 147 | 160 | 159 |
| M⁴⁺ 离子半径 / pm | 60.5 | 72 | 71 |
| 稳定氧化态 | +4 > +3 > +2 | +4 >> 其他 | +4 >> 其他 |
| ${MCl_4}$ 298 K 态 | 液体 | 固体 | 固体 |
| ${MO_2}$ 结构 | 金红石 (Ti c.n.=6) | 萤石型 (Zr c.n.=8) | 萤石型 (Hf c.n.=8) |
| 催化 | Ziegler-Natta (多相) | 茂金属 (均相) | 茂金属 |
根源:3d 轨道比 4d/5d 小且收缩不够 → Ti⁴⁺ 离子半径小 → 配位数偏低(6 vs 7–8)→ 共价性更强(TiCl₄ 是液体而非高熔点离子固体)。
2.10 工业与生物应用
2.10.1 $TiO_2$ 的多重角色

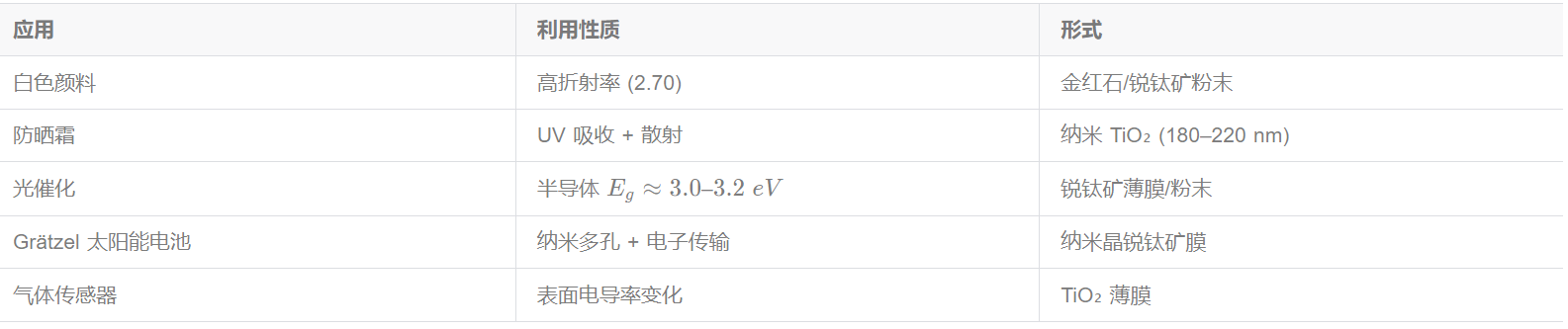

| 应用 | 利用性质 | 形式 |
|---|---|---|
| 白色颜料 | 高折射率 (2.70) | 金红石/锐钛矿粉末 |
| 防晒霜 | UV 吸收 + 散射 | 纳米 TiO₂ (180–220 nm) |
| 光催化 | 半导体 $E_g$ $\approx$ $3.0$–$3.2$ $eV$ | 锐钛矿薄膜/粉末 |
| Grätzel 太阳能电池 | 纳米多孔 + 电子传输 | 纳米晶锐钛矿膜 |
| 气体传感器 | 表面电导率变化 | TiO₂ 薄膜 |
2.10.2 钛金属与合金
- 航空合金:轻质 + 高强度 + 耐腐蚀——机身结构、喷气发动机
- 医用植入物:生物相容性(骨整合)→ 人工关节、牙种植体、骨板
- NbTi 多芯导体:MRI 超导磁体的核心材料
2.10.3 生物无机
Ch29 虽未专节讨论 Ti,但 TiO₂ 纳米管用于骨再生研究是活跃领域(Box 21.3 参考文献)。Ti 金属植入物的成功归功于表面自发形成的 TiO₂ 钝化层——兼具耐腐蚀性和生物相容性。
2.11 竞赛要点
2.11.1 关键考点
- Kroll 法:${TiO_2}$ → [$Cl_2$ $+$ $C$] $TiCl_4$ →[$Mg$] $Ti$}——理解碳热氯化 + 金属热还原的结合逻辑
- TiCl₄ 是液体:共价性 > 离子性 → 四面体分子而非离子晶体(与 ZrCl₄ 对比)
- ${[Ti(OH_2)_6]^{3+}}$ 的 $\Delta_{\rm oct}$:d¹ 单吸收带 = 20 300 cm⁻¹——测定 $\Delta_{\rm oct}$ 的最直接方法
- TiO₂ 变体结构:金红石 (hcp O²⁻) vs 锐钛矿 (ccp O²⁻),Ti⁴⁺ 均占 1/2 八面体空位
- Ziegler-Natta 催化:活性位 Ti(III)、Cossee-Arlman 循环、MgCl₂ 载体的结构原因
- β-氢消除:Ti 烷基配合物不稳定的动力学根源(区别于主族有机金属)
- BaTiO₃ 铁电体:钙钛矿结构 + 四方畸变 → 铁电性(393 K Curie 温度)
- TiN vs ScN:TiN 化学惰性(耐火材料),ScN 遇水水解——对比记忆
- $E^\circ$(${[TiO]^{2+}/Ti^{3+}}$) = +0.1$V$:Ti(III) 是温和还原剂,易被空气氧化
- TiO 与 VO 是金属导体——t₂g 重叠形成导带(区别于 MnO-FeO-CoO-NiO)
2.11.2 常见陷阱
- "Ti⁴⁺ 的化合物有色"——错!Ti⁴⁺ 是 d⁰,所有 Ti(IV) 化合物本应无色。TiO₂ 的白度正源于 d⁰ 无 d-d 跃迁,仅散射可见光
- TiCl₄ 水解产物:不是 ${TiCl_4}$ $+$ $4H_2O$ → ${Ti(OH)_4}$,实际生成 ${TiO_2·nH_2O}$(水合 TiO₂)
- Ti(III) 的 "d¹" 与 JT 畸变:d¹ 八面体应发生 JT 畸变,但水溶液中常温下平均化为正八面体
- Ti 不是 Zr/Hf 的简单同系物:3d vs 4d/5d 的差异使 Ti 的化学显著不同——切勿套用同族一致性假设
- Ziegler-Natta 活性中心是 Ti(III):不是 Ti(IV)——Ti(IV) 被 Et₃Al 还原后才是真正的催化活性种
