物理 关于如何尝试使用数电构建计算器
不讲我的世界和图灵完备！游戏仅为演示载体！！！
更新日期：2026.4.6
有问题可以在评论区提问，我看到了会回答的。
本贴是该贴的续集，由于本人的pad论坛被删，只能通过出续集改到O-box区。
警告:阅读本贴需要一定数电基础，建议先学习该贴再尝试理解本贴！
（我布线不是特别好，别杠，谢谢！）
Node02:输入
在基础计算单元完成的前提下，我们需要考虑将我们的数据输入计算器。
2.1：映射法
将每一个数字（左边的4个按键，这里以0~3，即使用分别表示1和2的两条信号线，下1上2适配上贴的加法器做范例）映射到每一条信号线上，随后锁存，防呆防傻，在计算完成后可以通过复位按钮（最右边按钮）取消锁存。（最左边的对应0的按钮只是占位，实际上并不接入电路）
全局俯视图
2.1.1：映射部分
很明显很简单，最上层是锁存信号线无需在意，俯视图中靠上的部分才是映射的核心，按下按钮时解锁放置于信号线（中间横穿的两根线）上方的红石火把向下激活信号线。
映射部分俯视图
映射部分前视图（懒不想再隔离一层了，其实前面隔一格再加一个墙，按钮位置不变，中间用中继器链接就可以了）
2.1.2：锁存区
该区域比较复杂，请量力而行，仅作科普，如无必要，请勿过多占用学习时间。
俯视图左上角连接映射区的上层信号线，高电平意味着需要激活锁存。
左上角的两个红石中继器负责锁存锁存信号（套娃），左下的活塞（灰色和黄色的）和标靶（红白相间的）负责复位，活塞失去信号后拉开标靶，断开锁存锁存信号的信号（说明这其实是正反馈系统），上方深灰色方块下方的锁存模块（两组浅灰色红石中继器）失去锁存信号，停止锁存，信号归零；正中间的两个中继器中右边那个将左右两个信号线输出时间对齐，左边中继器传输锁存信号到显示器，灯亮代表正在锁存，灯灭代表未在锁存/复位已完成
锁存处理区俯视图

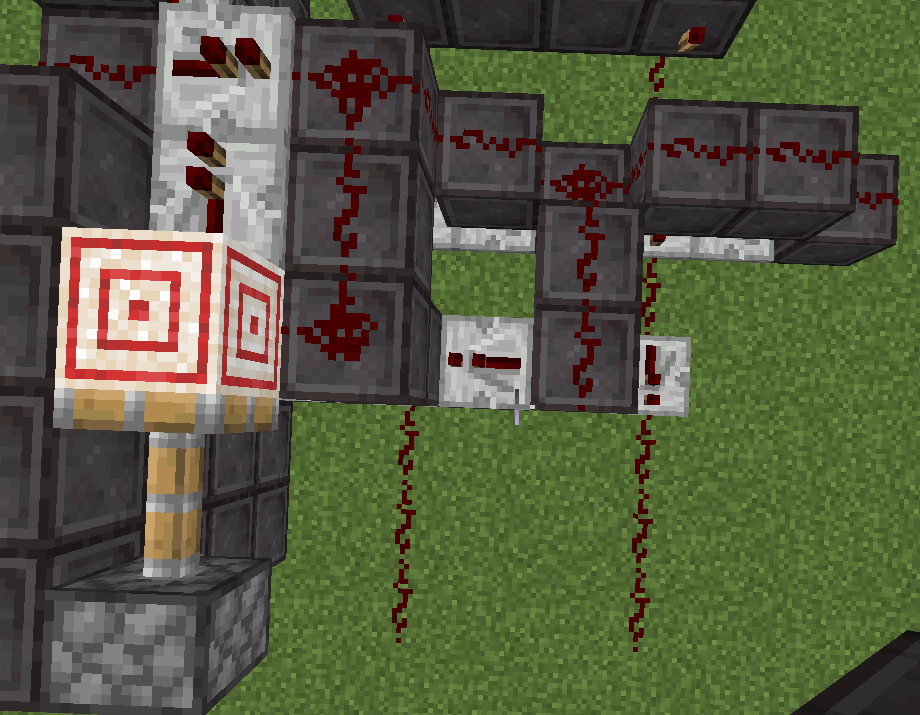

复位部分前视图（中间的是锁存指示灯）
2.2 拨号法
显然，上文的映射法无法满足4位十进制的“大数”的计算，这时我们就要考虑新的方法——存储法！
本区域只是看起来复杂，实际上受限于游戏空间单位大小才显得复杂，实际上就是将
1 2 3
4 5 6
7 8 9
0
映射到
0 1 2 3 4 5 6 7 8 9
的数据线上即可。
拨号盘正面
拨号盘区域俯视图
Node03:计算(此部分后线路复杂，改用图灵完备演示）
考虑一个计算器，上面是不是有一个显示屏（即缓存区）？本方法与它相同，通过输入十进制数字后将其转换为bcd码再转换为bin码计算（bcd就是每一个十进制的数字对应一个4位2进制的码，例如358对应0011 0101 1000。bin码就是二进制码）。
小贴士：S=1位开关 OR=或门 AND=与门 MUX=选通器
SHL=将输入左移n位 N=1位取反 ON=输出高电平 SWC=8/16/32/64位开关
模块左边有一个端口，右边有多个端口且有多个白色向右三角形的是分线器，
模块左边有多个端口，右边有一个端口且仅有一个白色向右三角形的是合线器
ADD=全加器 NEG=求其相反数 MUL=乘法器 DIV=除法器

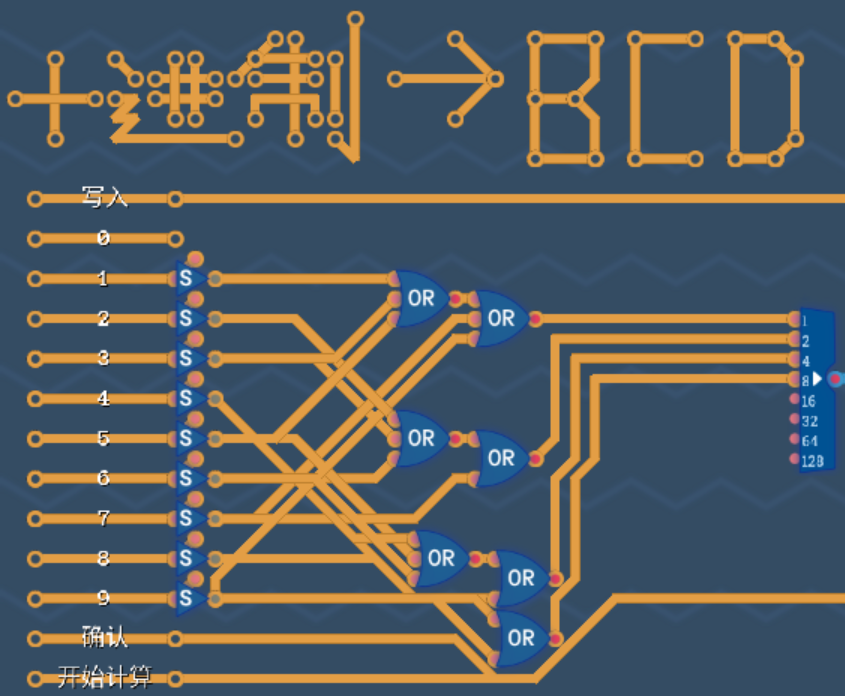

3.1:10进制数字线转bcd
如图。简单的映射关系。
思考：1,2,3,4,5,6,7,8,9分别会连接到哪条信号线上

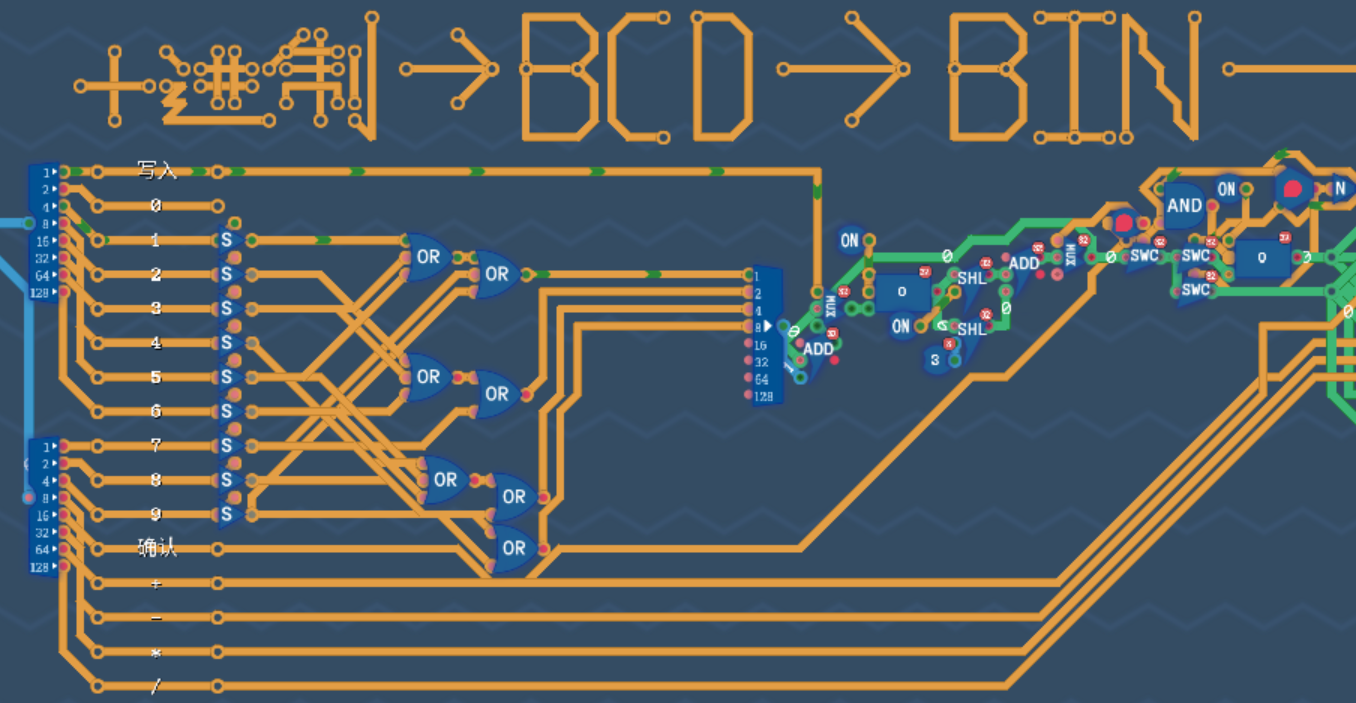

3.2:bcd转bin（16->64线给我搞疯了）
获得了bcd码之后，我们要把它转换为bin码以便乘除法的计算，所以我们可以选择简单粗暴的a=a*10+b的方法，寄存器保存了a,在输入一个新数之后将a*10(即将a左移1位和3位后相加）和b（新数）相加，得到新的a，这个a就是当前输入的数的bin码了。
思考：为什么作为bcd码的b可以直接加到bin码的a上？

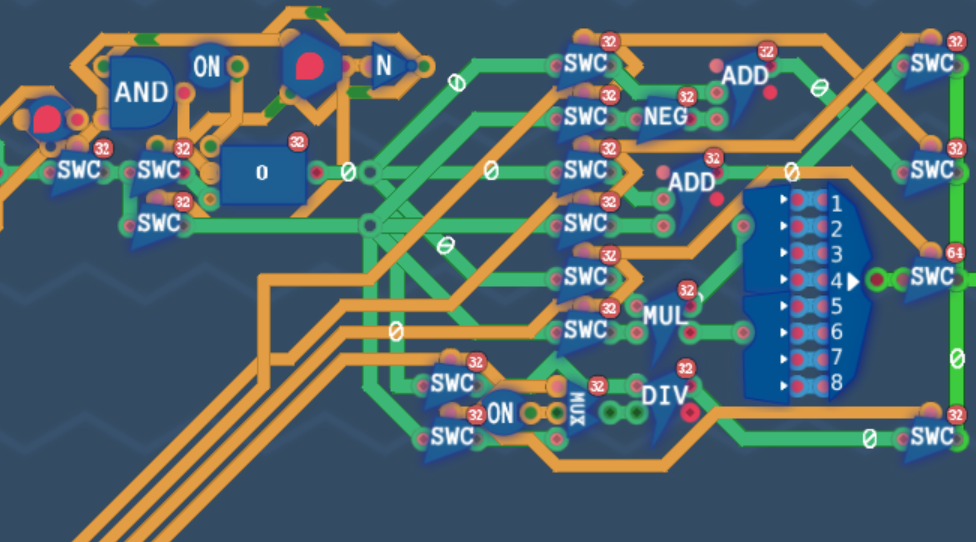

3.3:计算引擎
布线有点史（没精力再拆自己堆的屎山了，反正认真学的人应该看得懂线的走向吧）
本区域可以分为左右两块区域。
左半边是两个数的存储区域，（最左有一个红标一入一出元件是延迟线，与本区域无关；最上面还有一个两入一出的元件，那个是1bit存储器）但我们没必要存储两个数，事实上一个就够了，所以我们通过一个1bit存储器标记现在导入的是第几个数，存储了0则说明是第1个数，需要被存放于1bit存储器下方的那个32bit存储器;反之则意味着计算条件齐备，可以开始计算，于是输入值被导入下信号总线，同时上方寄存器读取，值导入上信号总线。
右边则是通过左下引来的四根信号线选择正确的计算模块进行运算，除法模块前面的选通器是为了防止不开启时输入0做除数报错，现实可以删除。
思考：真的需要4根线来选择正确的计算模块吗？最少需要多少？（警告：在同一周期内，可以单独导入一个值，但也可以在导入一个值后计算）
3.4:bin->bcd（尚未完成)
