共12条回复
时间正序
3条评论
- 1
P.gladius剑吻白鲟
1天前
灯泡被短路，电流直接过去了…
@老奶奶 电池应该不会“亮”，帖主好像放电阻了
排查这种可以走一遍电路，避开所有灯泡，如果能用导线避开灯泡则该灯泡被短路，如果全过了一个用电器都没有经过…
那电池真要亮了
(其实我们这种学生实验电路算安全了，不会轻易炸)
4条评论
P.gladius剑吻白鲟
9小时前
L2和电阻都被短路，可以把电路走一走排查
与君歌
9小时前
结论:L2功率太小。
原因:l2支路串了一个60欧的电阻。功率太小。
总结:亮了，但你看不见。
质心老奶奶
8小时前

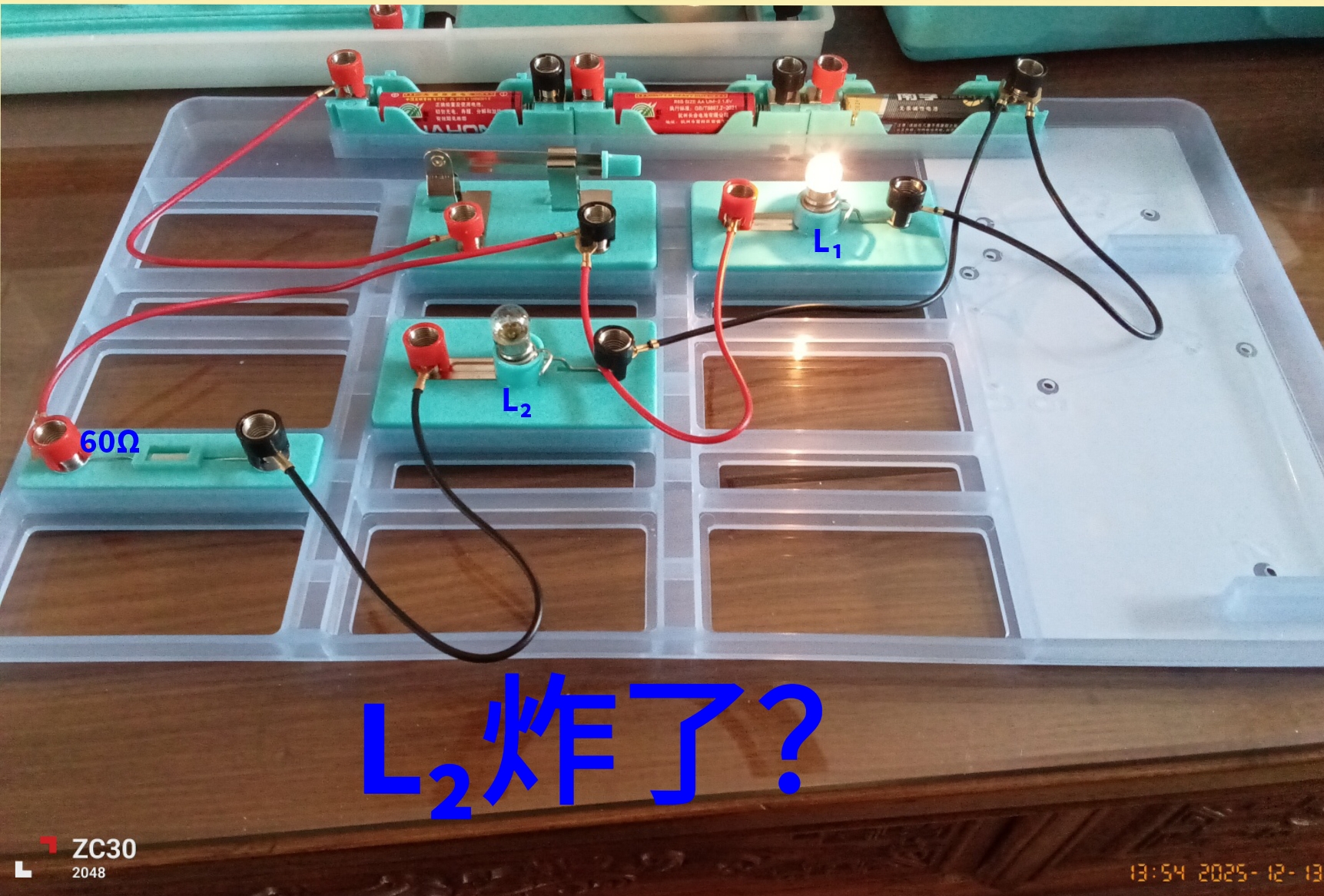

你串联3个电池不是很符合规定啊，约4.5V的电压，L1都亮成太阳了(你把L2支路电阻拿了L2就亮了
神来之笔 回复 P.gladius剑吻白鲟
8小时前
？？？
P.gladius剑吻白鲟
8小时前

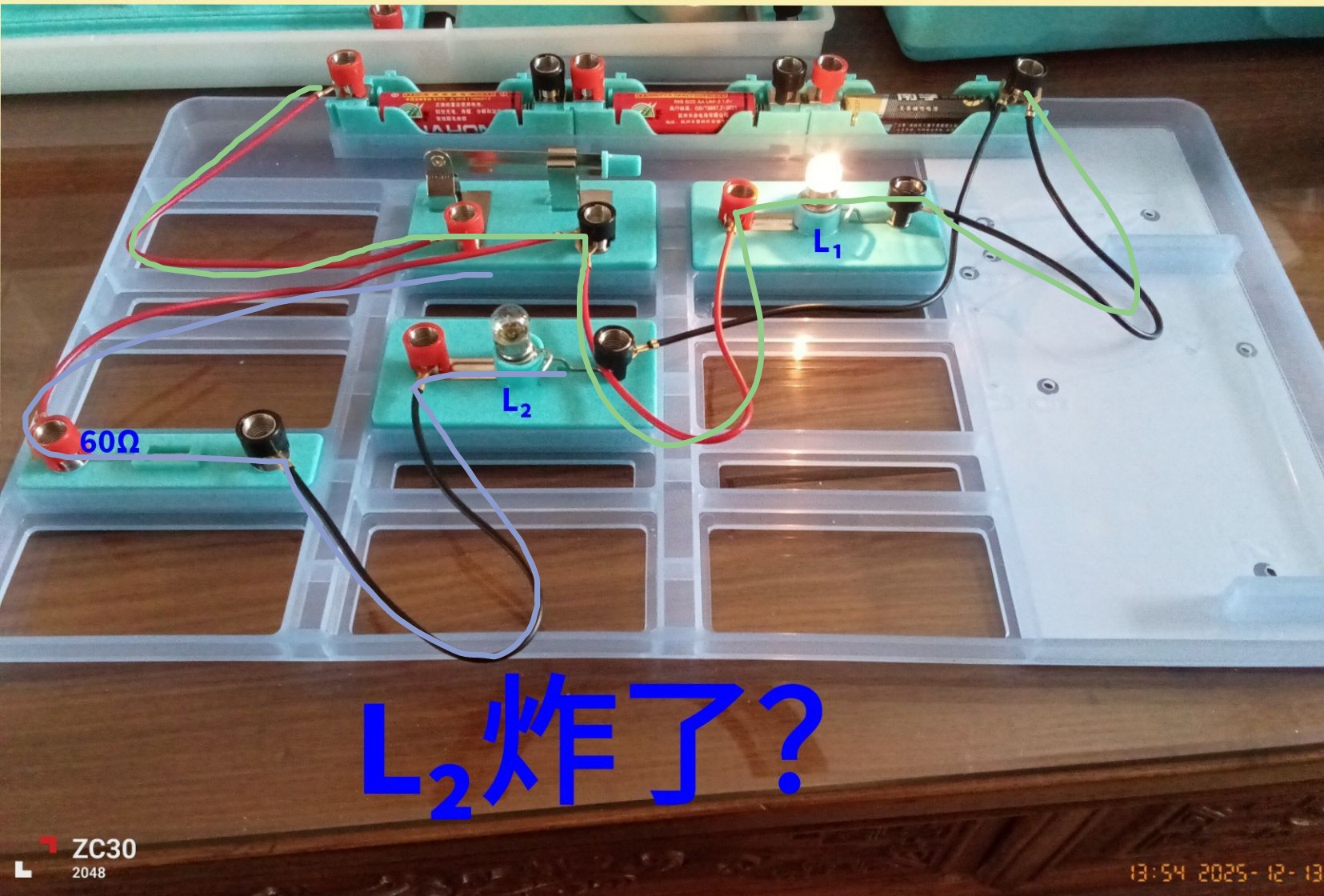

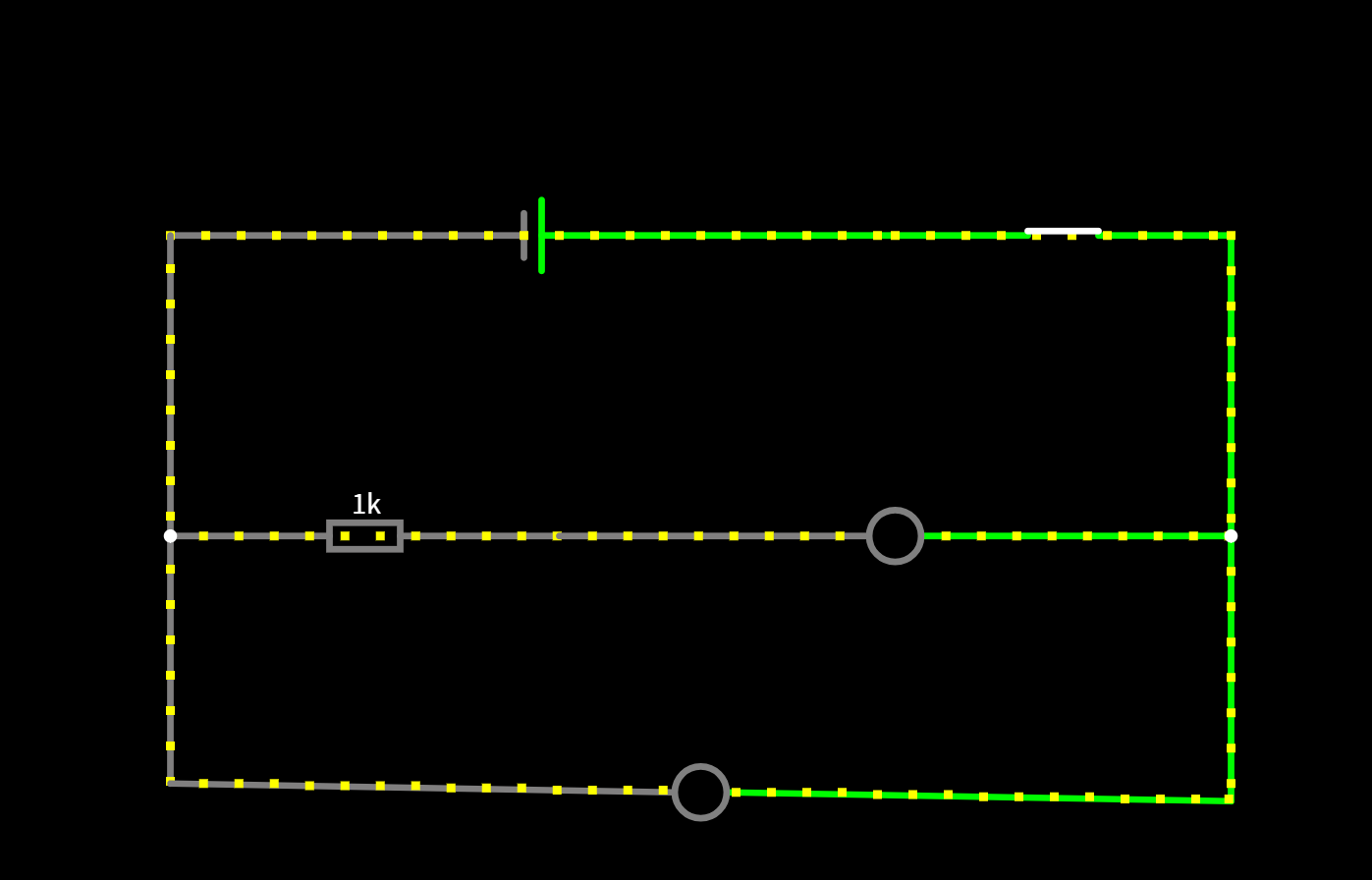

如图，显然地，电流直接从绿色路线过了，导致电阻和L2(蓝色支路)被短路，L1由于有电流经过正常亮
有一段黑色导线忘记描了，不过无所谓，那段导线因为前面被短路无效
同时注意到红色导线应该没有接在L2黑色接线柱上，否则整个电路短路，电池爆炸(不是
3条评论
[NOX]
8小时前
L2是因为给到的电压过小，所以电流也小，这种灯泡一般都是有最低工作电压的，要不然两端电势差过小，电流热效应不足以达到发光的温度（一个4.5V的电池串接了一个60欧姆的电阻和一个灯泡，可以想一下小灯泡上的电压有多小了→@陈维浩2048 你自己并一个电压表就行）
企鹅 回复 [NOX]
8小时前
好吧是我糖了没看见电阻有亿点大（😓
陈维浩2048
6小时前
红色导线要是接在了L₂黑色接线柱上，L₁应该会被短接不亮吧
