化学

含能材料之硝酸酯

一些常见的硝酸酯：小华甘油(NG，最著名的硝酸酯，性能在硝酸酯中属于中上)、丁四醇四硝酸酯(ETN，常温下是固体，性价比极高，作者的最爱)戊五醇五硝酸酯(XPN，没什么好说的因为过于冷门一点资料都没有)、太安(PETN，这东西的化学名称中间加一堆符号也发不出去，不知道的自己搜，硝酸酯中的扛把子，性能与RDX相当，在军事上应用很多）、己六醇六硝酸酯(MHN，性能很好但是因为空间位阻很难上够六个硝酸酯基)、乙二醇二硝酸酯(EGDN，猛度很高但是密度小拖了后腿），丁三醇三硝酸酯(BTTN，典型的含能增塑剂），硝化淀粉(过于冷门没有资料），硝化棉(没啥好说的性能很垃圾)、硝化蔗糖(听说可以像C4一样塑形不知是真是假）

丁四醇四硝酸酯的制备：1、将5g丁四醇(赤藓糖醇)和22.5g硝酸钾或18g硝酸铵混合研磨成粉

                                            2、取30ml浓硫酸置于冰水浴中降温,将混合粉末少量多次加入浓硫酸中，搅拌，控温30度以下

                                            3、反应1.5h，将反应液倒入冰水中，出现大量白色沉淀(粗ETN)，抽滤

                                            4、将粗ETN加入碳酸氢钠溶液中，加热溶液，ETN熔化并沉底表面冒出大量气泡(CO2)，除去其中包夹的酸

                                            5、将溶液降温，ETN凝固，取出底部的ETN饼，进行重结晶(溶剂乙醇，甲醇或丙酮)

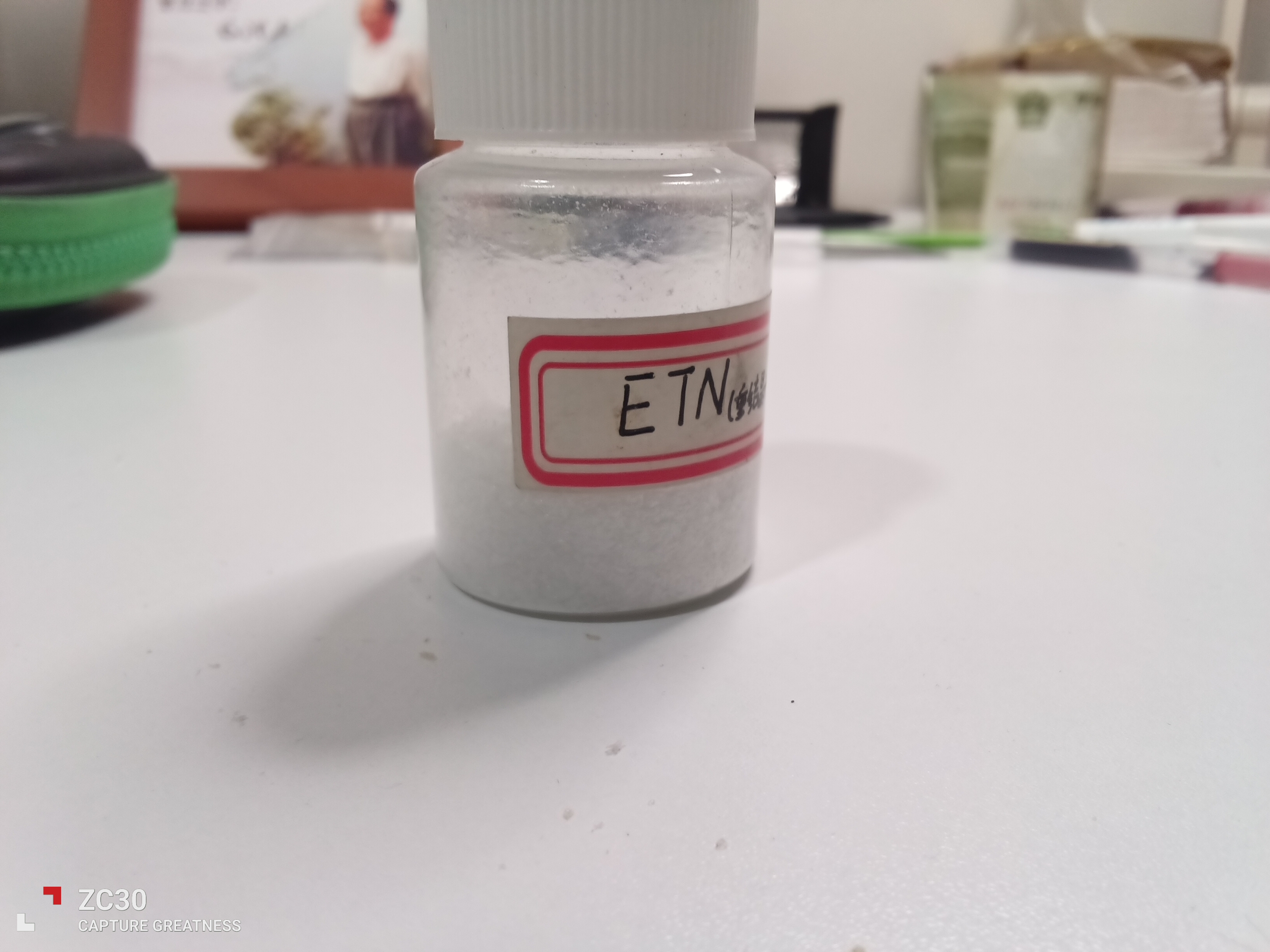

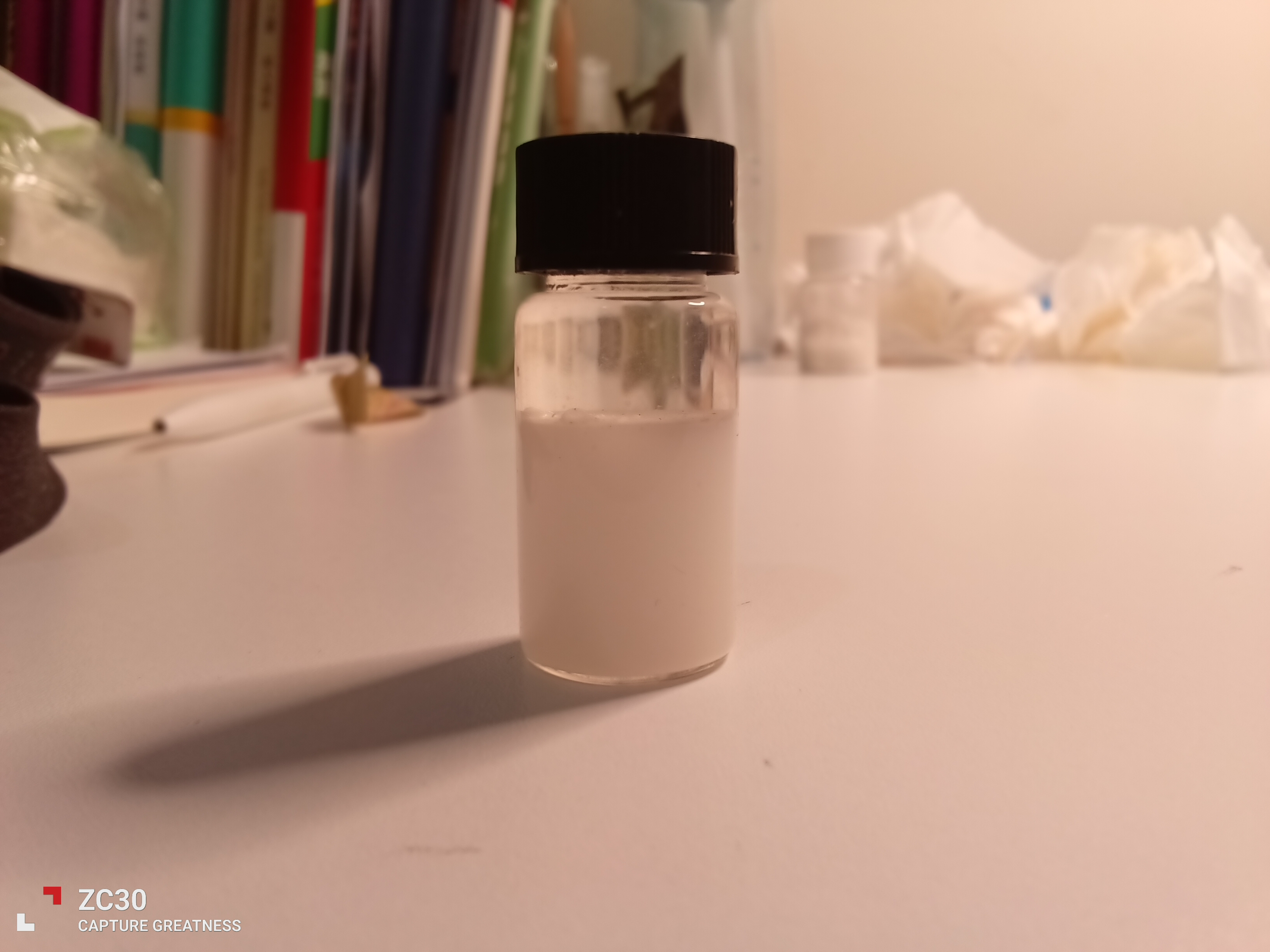

成品：

小花甘油的制备：1、取30ml浓硫酸和22.5g硝酸钾或18g硝酸铵混合配成硝化液(没错这是硝酸盐法不需要浓硝酸😋👍）

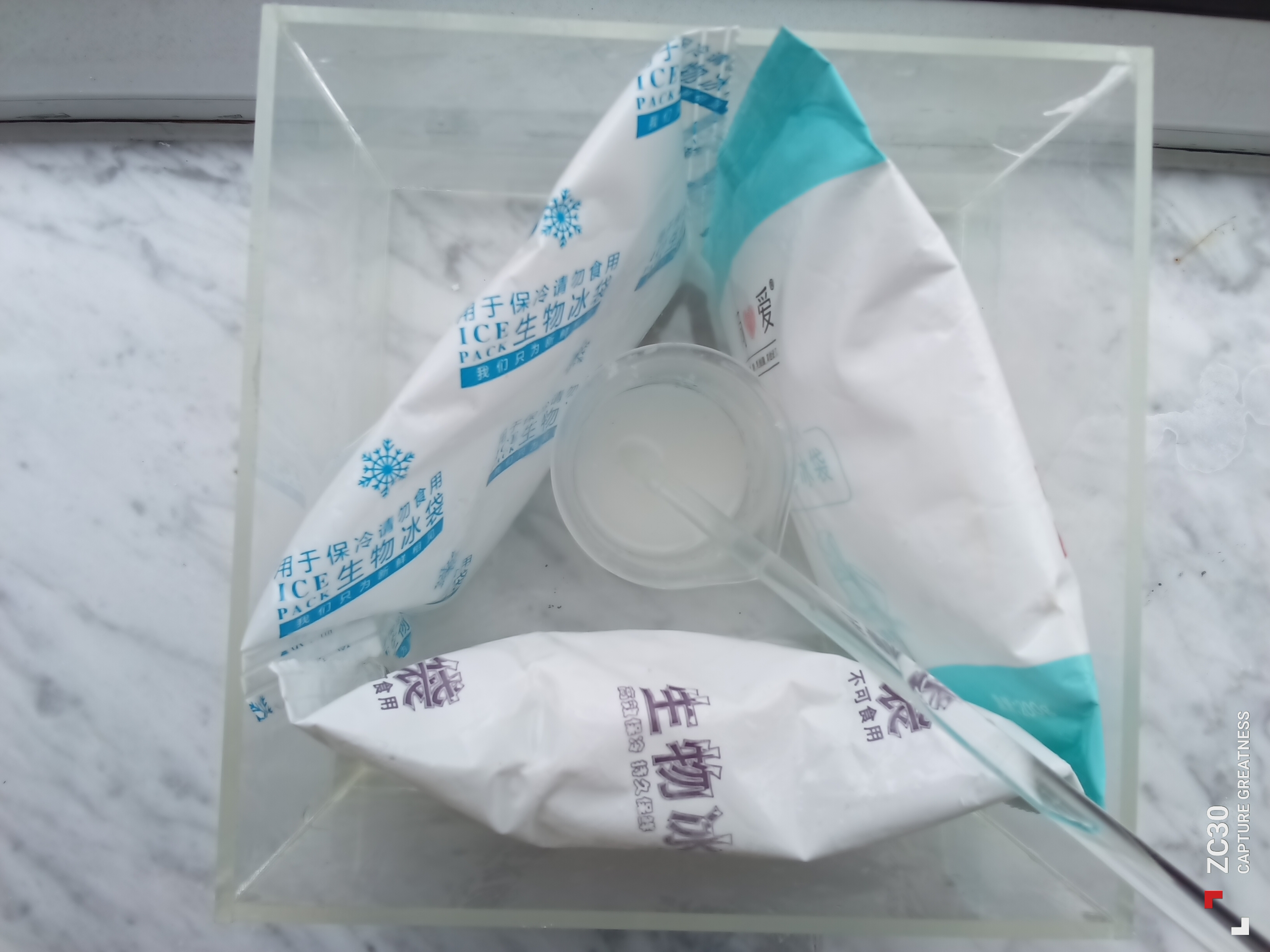

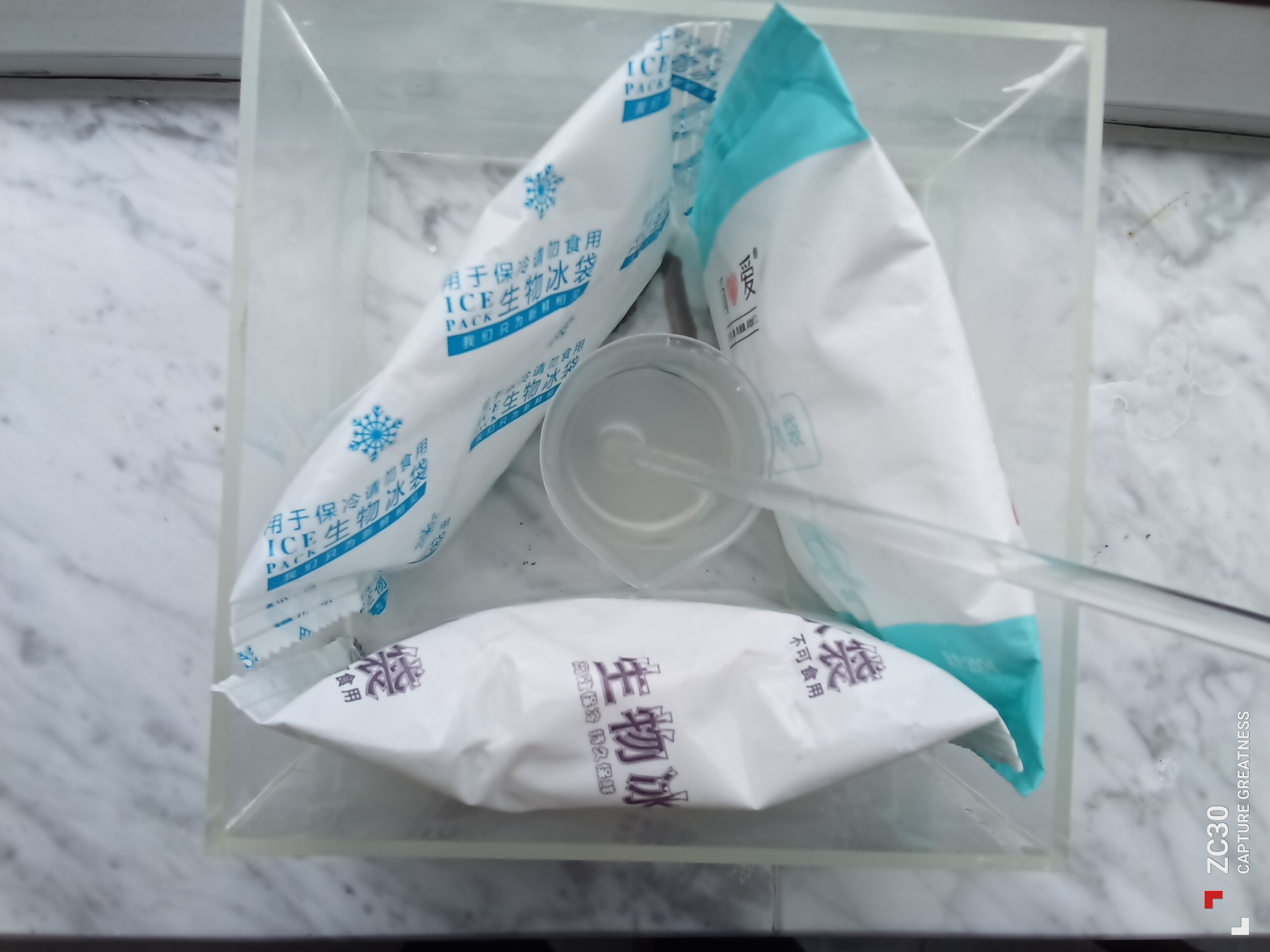

                                2、将硝化液置于冰水浴中冷却，缓慢滴入3.5ml甘油，控温30度以下反应30min，出现明显酯层

                                3、将反应液倒入冰水中，小花甘油会沉在底部，多放一会因为硝酸盐法出来的小花甘油会含有一部分硫酸氢盐，让它水解掉

                                4、用滴管吸出底部的小花甘油并放入碳酸氢钠溶液中除酸

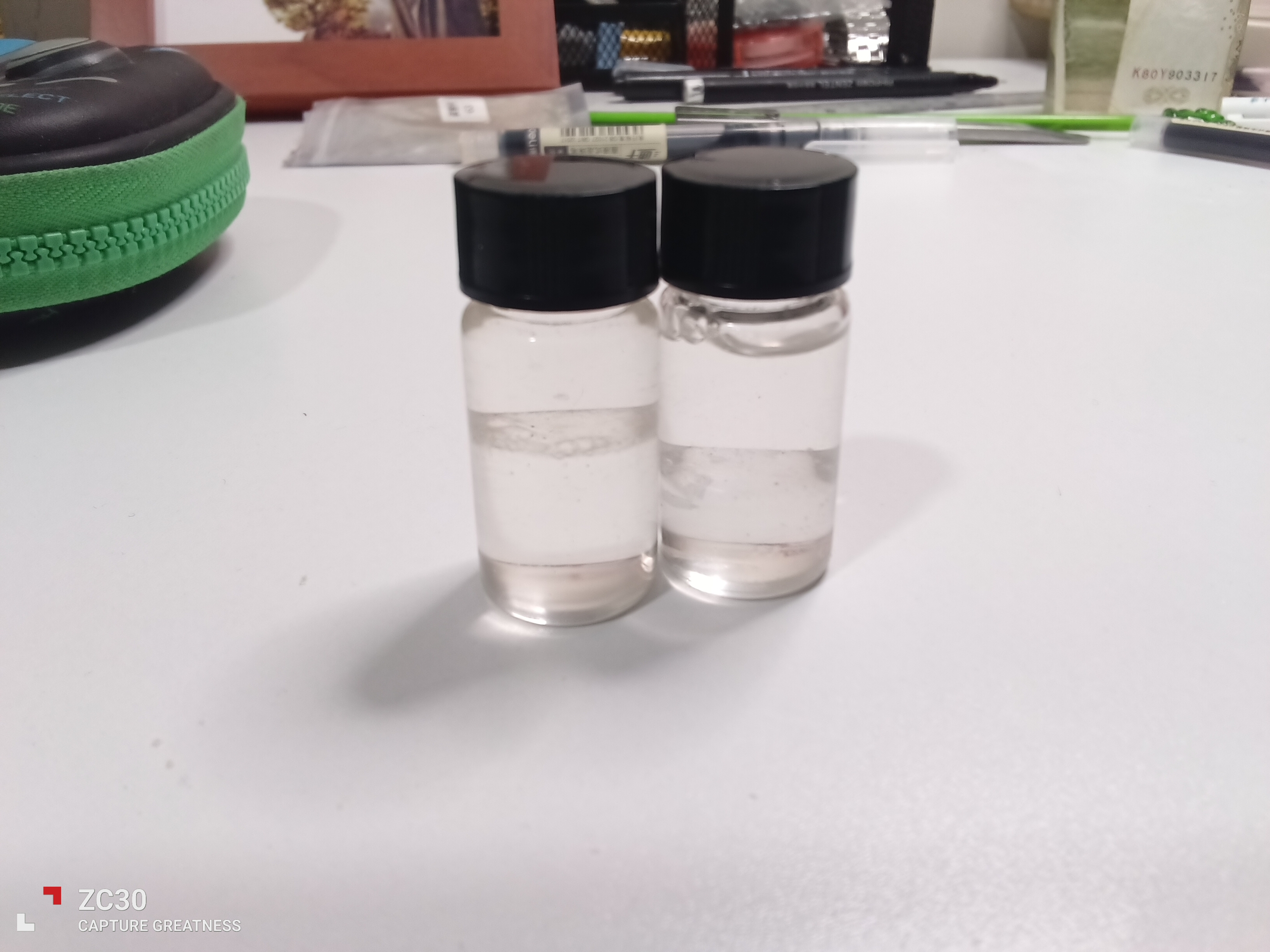

成品：

乙二醇二硝酸酯的制备：

和小花甘油一样的流程和用量，只是把甘油换成了乙二醇，直接上成品

ETN与三硝基甲苯的性能对比：

                 ETN                     TNT

爆速：>8000m/s           6900m/s

爆压：≥30GPa               19.1GPa

爆热：6500kj/kg           4200kj/kg

氧平衡：5.3%                -73.97%

猛度:     145%                   100%

全面碾压了属于是，TNT除了安定性和可融铸外几乎没有任何优点，尤其是氧平衡压根没法看

jc没上门真的是奇迹了当年的辉煌如今早已不在多珍惜现在实验的时光吧

骚年我看你骨骼惊奇你玩不玩雷♿♿♿
