图
〇、返回
一、图的基本概念
警察捉小偷大家都玩过吧，其实画的地图就是这里提到的“图”
1. 顶点（Vertex）
定义：图中的每个节点称为顶点。
表示：通常用字母、数字或其他符号来标识。
2. 边（Edge）
定义：连接两个顶点的路径称为边。
类型：
无向边：没有方向的边，表示两个顶点之间的关系是对称的。
有向边：具有方向的边，表示从一个顶点指向另一个顶点的关系是非对称的。
3. 图的分类

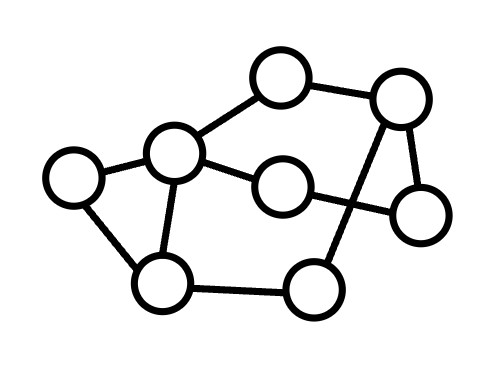

无向图：所有边都是无向边的图。

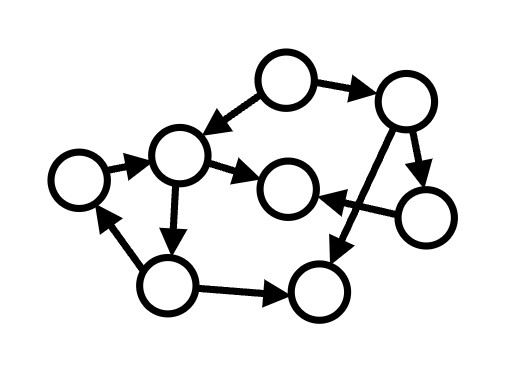

有向图：所有边都是有向边的图。
混合图：包含无向边和有向边的图。
二、图的相关术语
1. 度（Degree）
定义：一个顶点的度是指与该顶点相关联的边的数量。
无向图：顶点的度是与该顶点相连的边的数量。
有向图：
入度：指向该顶点的边的数量。
出度：从该顶点指出的边的数量。
2. 路径（Path）
定义：图中从一个顶点到另一个顶点的顶点序列。
简单路径：路径中不包含重复的顶点。
3. 连通性（Connectivity）
无向图：
连通图：任意两个顶点之间都存在路径。
连通分量：无向图中的极大连通子图。
有向图：
强连通图：任意两个顶点之间都存在双向路径。
弱连通图：将有向边视为无向边后形成的无向图是连通的。
4. 环（Cycle）
定义：起点和终点相同的路径。
简单环：除起点和终点外，不包含重复顶点的环。
自环：一条边的两边都指向同一个节点
三、图的存储结构
1. 邻接矩阵（Adjacency Matrix）
定义：使用一个二维数组来表示图中顶点之间的连接关系。
特点：
空间复杂度为O($V^2$)，其中V是顶点的数量。
适用于稠密图（边的数量接近$V^2$）。
2. 邻接表（Adjacency List）
定义：使用链表来存储每个顶点的邻接顶点。
特点：
空间复杂度为O(V+E)，其中E是边的数量。
适用于稀疏图（边的数量远小于$V^2$）。
四、图的常见操作
1. 图的遍历
深度优先搜索（DFS）：从某个顶点出发，尽可能深入地访问相邻顶点。
广度优先搜索（BFS）：从某个顶点出发，逐层访问相邻顶点。
2. 最短路径
Dijkstra算法：用于找到单源最短路径（适用于非负权图）。
Floyd算法：用于找到所有顶点对之间的最短路径。
3. 最小生成树
Prim算法和Kruskal算法：用于找到无向连通图的最小生成树。
注：上述算法在后面都会讲到
五、图的应用
网络路由：互联网中的路由选择。
社交网络分析：分析用户之间的关系。
任务调度：项目管理中的任务依赖关系。
地图导航：寻找最短路径。
