关于SSTV……

如果您有一些旧磁带、一台计算机，并且热爱晦涩难懂的技术，那么这里有一个有趣的项目，可以浪费您几个小时。使用一种可以追溯到太空旅行早期的业余电视广播，您可以存储和查看普通录音带中的图像，只需使用您的计算机和磁带播放器即可。一旦您弄清楚了自己在做什么，您就可以在任何具有音频功能的东西上传输图片。也许实际上可以学会使用该技术来实现其预期目的。

在开始之前，您需要准备以下几件东西：

一台带有耳机和麦克风/线路输入插孔的计算机。

带有相同插孔的磁带播放器和一个录音按钮

磁带

能够处理毫无意义且几乎无用的项目

很多额外的时间可以消磨

话虽如此，让我们了解一下我们将要做的事情。

步骤 1：慢扫描电视

使这个项目成为可能的是一种称为 SSTV 或慢扫描电视的电视。

普通电视每秒大约会广播 25 到 30 帧（图片），从而在屏幕上形成动态图像。

但是使用 SSTV，根本没有任何动态图像。 事实上，您最终看到的只是一张静止图像，大小只有大约 256×256 像素。 对于大多数人来说，这可能听起来并不令人兴奋，但对于像我这样的人来说，能够传输哪怕一张静止图像也会让我兴奋不已。

通常，SSTV 由业余无线电爱好者使用，他们通过 HAM 或短波无线电波段广播包含其呼号和其他无线电相关内容的图像。 SSTV 甚至用于国际空间站，将空间站的图像广播回地球，并广播给任何使用收音机收听的人。但在本教程中，我们将获取构成图片的音频信号并记录下来，而不是广播它们。因为无线电发射器很贵。

尽管我们不会将其用于预期用途，但我们使用它的方式与通过无线电使用它的方式完全相同。我们使用计算机程序将图像转换为音频，并将音频播放给程序，然后程序对其进行解码并向我们显示编码在声音中的图片。

步骤 2：入门：MMSSTV

好的，现在是时候真正开始这个项目了。

该项目的主要组件是一个名为 MMSSTV 的 Windows 程序。我们将使用该程序创建图像，将它们转换为音频，并查看已经是音频格式的图像。如果您没有 Windows，可以使用 Linux 程序进行 SSTV，但我还没有过多地使用它们。不过，它们的工作原理应该与 MMSSTV 大致相同。

显然，您需要做的第一件事就是下载并安装该程序。您可以在此处下载该程序：http://hamsoft.ca/pages/mmsstv.php 。

一旦您安装了该程序，就可以启动了。但请注意，一开始它会看起来非常令人不知所措。只要按照说明操作，您很快就会对程序中一半内容的含义有所了解。但最重要的是，您将了解如何使用它。希望如此。

一旦您稍微玩了一下该程序，请继续下一步开始处理您的图像。

步骤 3：RX、TX 和 机器人 36

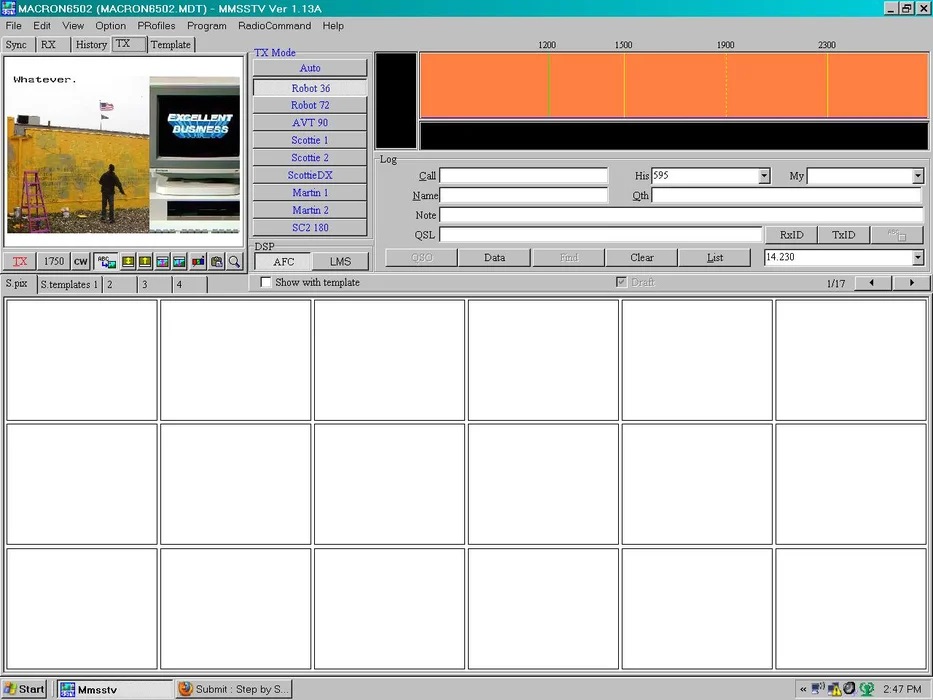

就像我在上一步中所说的那样，如果您以前从未有过类似经验，那么查看 MMSSTV 可能会让您头疼。但不要担心，它并不像看起来那么令人困惑。如果您不知道自己在做什么，这里有一个非常简单的解释，说明您在屏幕上看到的内容以及它的作用。

右上角的橙色条 - 这是一个频谱分析仪。在某种程度上，您可以将其视为通过示波器播放音乐时示波器上的波浪线。它会向您显示音频发生了什么。您不需要了解太多，只要知道当它移动时，程序正在播放或听到音频即可。

“RX 模式”框 - 这些框设置传入视频的 SSTV 模式。每种模式都支持不同的颜色、大小和图片的其他方面。只需将其保留为自动，您就没问题了。该程序将检测传入视频的模式。

“TX 模式”框 - 这些框设置您希望将图片设置为哪种模式。阅读有关不同模式的信息，然后选择您认为最适合您的图片的模式。我通常使用 Robot 36 或 Martin 的其中一种。您可以在 SSTV 维基百科页面上阅读有关模式的信息。

左上角顶部带有标签的大白色方块 - 这是您将最关注的。将其视为您的工作空间。每个选项卡的作用不同，您可以使用选项卡来完成您需要做的所有事情。您真正需要知道的是每个选项卡的作用，然后您就可以使用该程序了。以下是每个选项卡的解释以及某些内容的含义。

标签：同步 - 同步选项卡的作用与它所说的一样，它有助于控制您正在接收的图像的同步。如果您没有收到视频，则无需担心此选项卡，但如果您正在解码的视频有奇怪的倾斜或倾斜，则可以使用此选项卡修复图片。右键单击笑脸即可修复倾斜问题。

RX - 此选项卡将显示您正在接收/解码的图片。您可以忽略选项卡中的其他按钮，您只需要空白的白色方块。图片将在此处显示。

历史记录 - 这将显示您之前解码/接收的所有图像。它非常直观。

TX - TX 选项卡是您用来将图像转换为音频的选项卡。您在模板选项卡中组合在一起的图片将显示在白色空间中。当您准备好将图片转换为声音时，只需按下选项卡底部的红色 TX 按钮并收听。频谱分析仪将四处移动，扫描线将沿图像向下移动。当声音停止并且行到达底部时，音频就完成了。

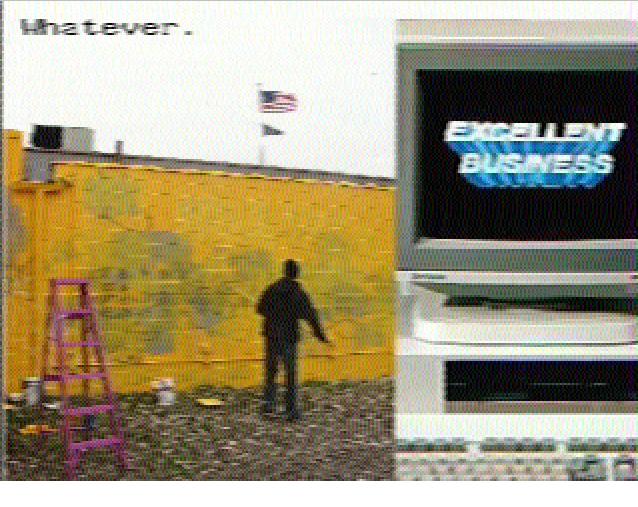

模板 - 此选项卡是您组合图像的地方。您可以使用“绘制图片”按钮将图片加载到模板中，并使用“T”按钮添加文本。组合图像非常简单，大多数按钮的功能都非常明显。如果您想要一个空白模板，只需单击屏幕底部的一个空白方块即可。完成图像后，只需转到 TX 选项卡即可将其转换为声音。

第四步：实现目标

现在您已经知道了如何使用该程序的主要部分，您应该能够弄清楚如何将音频放到磁带上。但以防万一您还没有弄清楚，我会告诉您如何做到这一点，以及如何从磁带中获取图像，或者从任何您获取图像的地方获取图像。

在模板中制作图像后，您返回 TX 选项卡，您所要做的就是将音频录制到磁带上。按下红色的“TX”按钮测试您的声音，如果您开始听到音调和奇怪的计算机声音，则一切正常。使用公对公音频线将计算机上的耳机插孔连接到磁带播放器的麦克风/输入插孔，开始磁带录制，再次按下红色的 TX 按钮，让它播放到最后。一旦声音播放完毕，一切都完成了，现在您有一个录制在磁带上的图像。

要从磁带中读取图像，请打开 MMSSTV 中的 RX 选项卡。然后，使用相同的音频线将磁带的耳机插孔插入计算机的线路输入插孔。转到程序顶部的“选项”选项卡，然后单击“声卡输入级别...”。确保线路输入已完全打开，然后就可以开始了。将磁带倒回到图像之前，然后按播放。

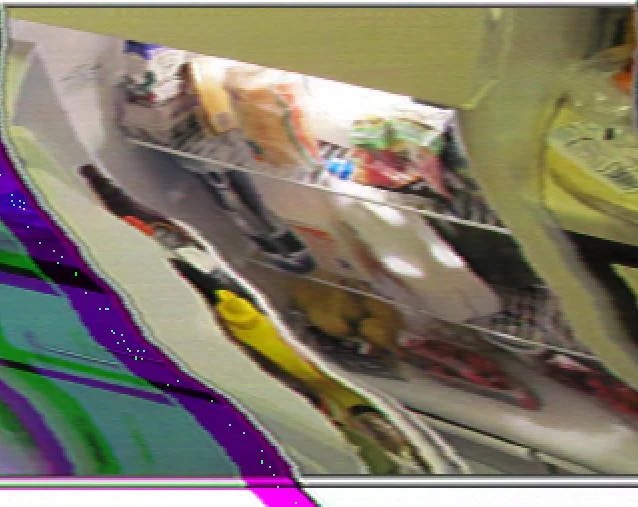

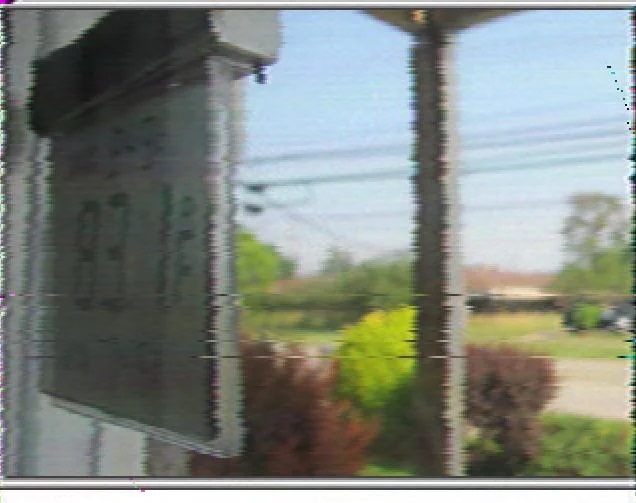

如果一切正常，则图像应该开始在 RX 选项卡上的空白处缓慢加载。这是您保存到磁带中的图像。如果图像有奇怪的倾斜或移位，请等到加载完成，转到“同步”选项卡，然后右键单击笑脸。现在返回 RX 选项卡，图片应该已修复。

第五步：做更多！

如果您已经读到这里，您现在应该能够弄清楚如何使这个项目发挥作用。如果您让它工作，那么您现在就可以做更多的事情了。为什么图像必须放在磁带上？试着想想您可以通过其他方式发送图片，比如电话，或者任何其他使用音频的东西。

如果您喜欢做这个项目，您可以随时了解有关 SSTV 的更多信息，也许可以按照通常的方式使用它。

您还可以继续研究该程序，以找到它可以做的更酷的事情。玩了几个小时后，您可能会比我用它做更多的事情。

如果您想了解有关 SSTV 的更多信息，您可以阅读 Wikipedia 上的文章，它应该能够为您提供所需的所有信息。http://en.wikipedia.org/wiki/Slow_scan_TV
