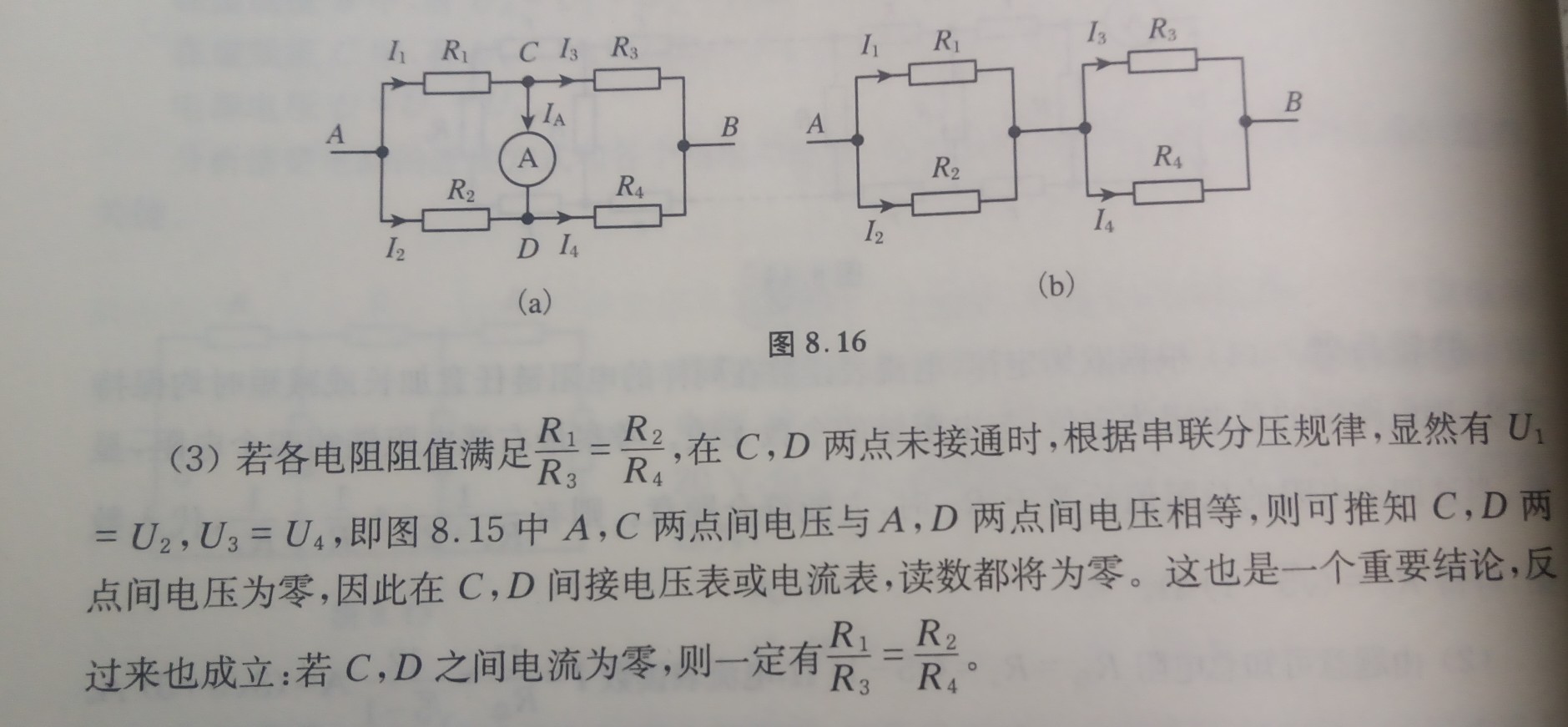

当不满足以上条件的时，确实是等效，但当有了题目中的比例条件，电流会优先走自己那边，所以导致中间无电流。
单看图是等效没错。后面给条件了吧。给条件那就不一样了，自然无电流。
小绿本。？有点眼熟。
为什么，详细说一下呗，谢谢
不理想考虑到电流表内阻啥的总是不大对劲的，理想情况下电流表读数为零也就意味着13电阻流过的电流相等，从而得出那个条件。与ab图连法就是无关，可以用欧姆定律算一下。总电流流入等于流出是很显然的，并联电压相等算一下就好了
其实这和电表是否有内阻没有关系，只要电桥平衡了，本题即在纯电阻下满足R1/R2=R3/R4，那么中间就没有电流
有没有可能我说的是电流表内阻等影响包括但不限于算上导线
不愧是上过中学的学生🤣🤣🤣说话都带有傲世气息🤓🤓🤓
